Weitere Blockschaltbilder Z80 DMA (in der DDR UA 858 (oder UB 858) history menue

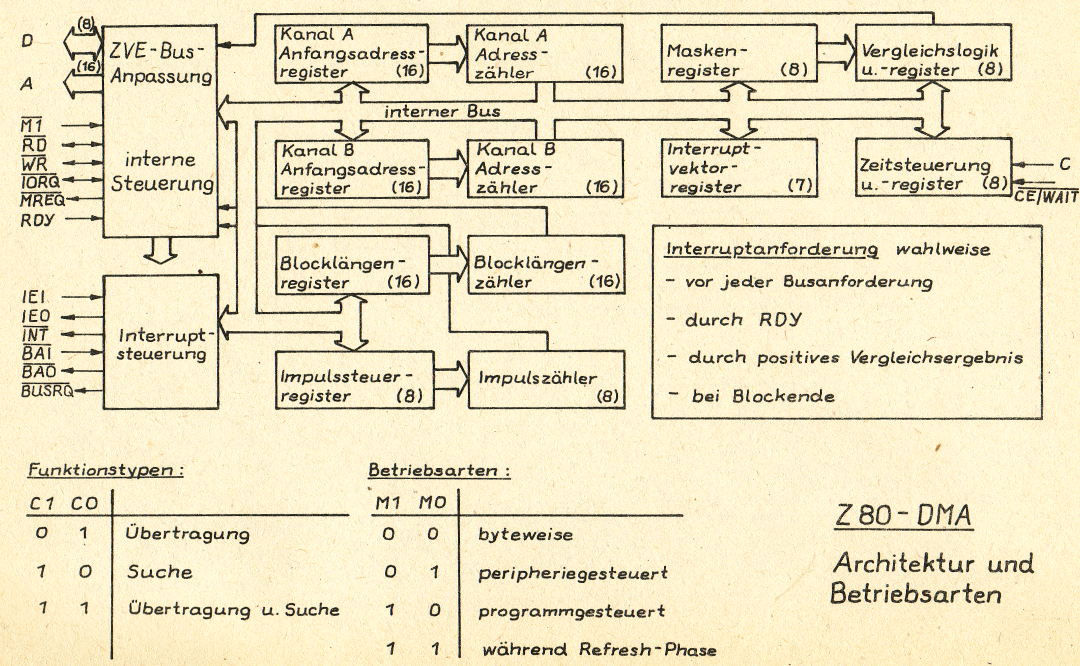

  1. Ausführliches Blockschaltbild

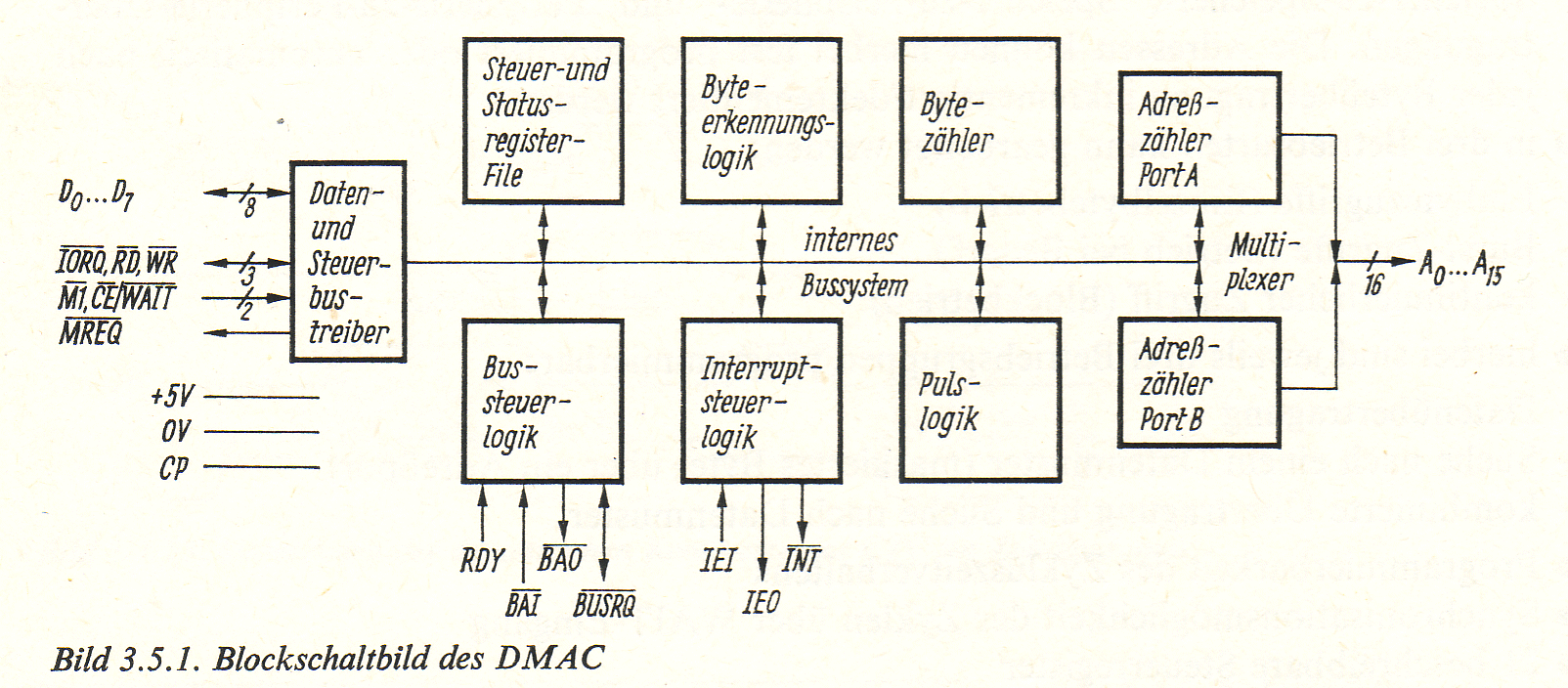

  2. Vereinfachtes Blockschaltbild
  3. PIO-Port-Schaltbild

Ausführliches Blockschaltbild history menue scroll up

Architektur und Programmierung der Z80 DMAC

2. Vereinfachte Struktur Z80 DMAC (oder CPU U858) history menue scroll up

DMAC

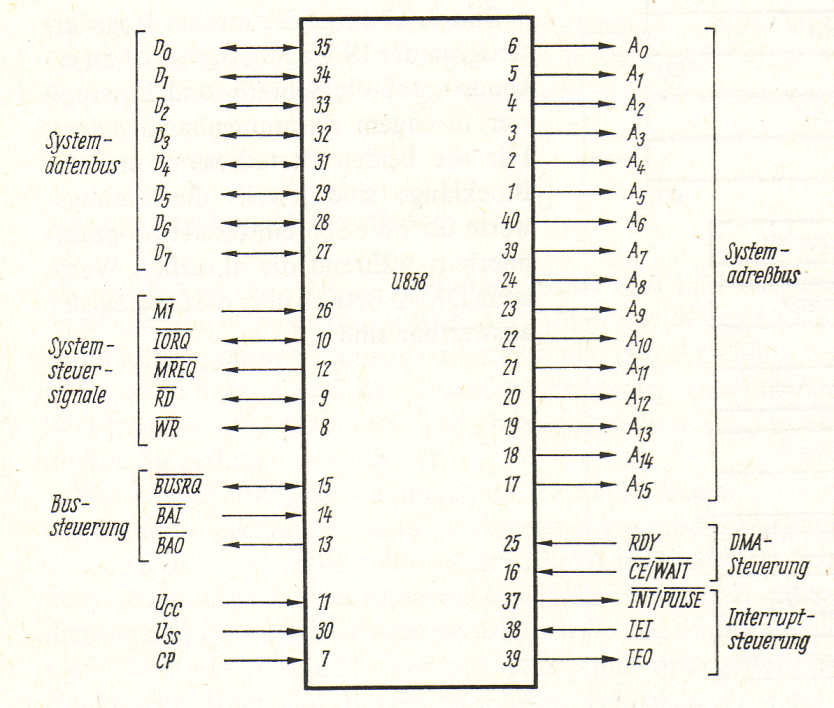

3. DMA-Port-Logik history menue scroll up

Grundstruktur eines Z80-DMA-Ports
