Stack Operationen bei CALL- und RETURN sowie bei PUSH- und POP-Befehlen

Stack Operationen bei Interrupts, CALL- und RETURN sowie bei PUSH- und POP-Befehlen

Letztmalig dran rumgefummelt: 09.03.07 18:51:39

	Eines ist allen drei Befehlsgruppen, welche in sich höchst unterschiedlich wirken, gemeinsam: sie nutzen den Stack - also einen externen RAM-Bereich als Merkzellen für Operanden. Zudem tun sie dies automatisch, also ohne Beeinflussung durch den Programmierer. Da sich aber die Arbeitsweise des Stackpointers schon besonders gestaltet, hier einige Anmerkungen zur Verfahrenstechnik
	1. CALL-Befehl 2. RETURN-Befehl 3. INT-Auslösung 4. RETN-Befehl 5. PUSH-Befehl 6. POP-Befehl
	der Stack ist ein RAM-Bereich, welcher nach unten wächst folgerichtig sollte er im RAM weit oben liegen selbstverständlich ist dieser Bereich für den Programmierer bzw. das OS tabu

1. CALL-Befehl

Subroutinen machen sich genau dann extrem nützlich (dies gilt besonders auf der Maschinenebene, wo bekanntermaßen wenig Speicherplatz verfügbar ist), wenn ein und dieselbe Operation evtl. mit verschiedenen Parametern durchgeführt werden soll. Zur Ablage der Rückkehradresse nutzen Subroutinen den Stackbereich im RAM. Zu beachten ist, dass der PC erst den CALL-Befehl vollständig einlesen muss, also der Programmcounter intern schon entsprechend weiter geschalten wurde, erst dieser Wert +1 wird anschließend auf den Stack geschrieben.

2. RETURN-Befehl

	Bei Rücksprung aus einem Unterprogramm ist der Programmcounter auf Werte eingestellt, welche durch die Subroutine genutzt wurden. Zur Rückkehr muss er wieder auf den Wert gestellt werden, welcher vor Aufruf der Routine +1gestellt war.

3. INT-Auslösung

Bei Rücksprung aus einem Unterprogramm ist der Programmcounter auf Werte eingestellt, welche durch die Subroutine genutzt wurden. Zur Rückkehr muss er wieder auf den Wert gestellt werden, welcher vor Aufruf der Routine +1gestellt war.

4. RETN-Befehl

5. PUSH-Befehle

Bevor Subroutinen und/oder Interruptservice-Routinen angesprungen werden können, müssen evtl. Registerinhalte gerettet werden. Diese Merkzettel für den Computer liegen im RAM und werden durch den Stackpointer verwaltet. Dabei wird nach Abarbeitung des PUSH-Befehls zuerst der Stackpinter automatisch um 1 verringert, erst dach werden die beiden Operationen zum Schreiben von jeweils 8 Bit auf den RAM durchgeführt. Selbstverständlich wir dazwischen wiederum automatisch der SP um ein verkleinert.

wie immer arbeitet der Stack als LIFO-Speicher - was zuletzt abgelegt wurde, muss auch garantiert auch als erstes abgeholt werden

das Prinzip stimmt, jedoch mit Arbeitsstand 8.3.07 vorsichtig verwenden - Ausarbeitung extrem Fehleranfällig ;-)

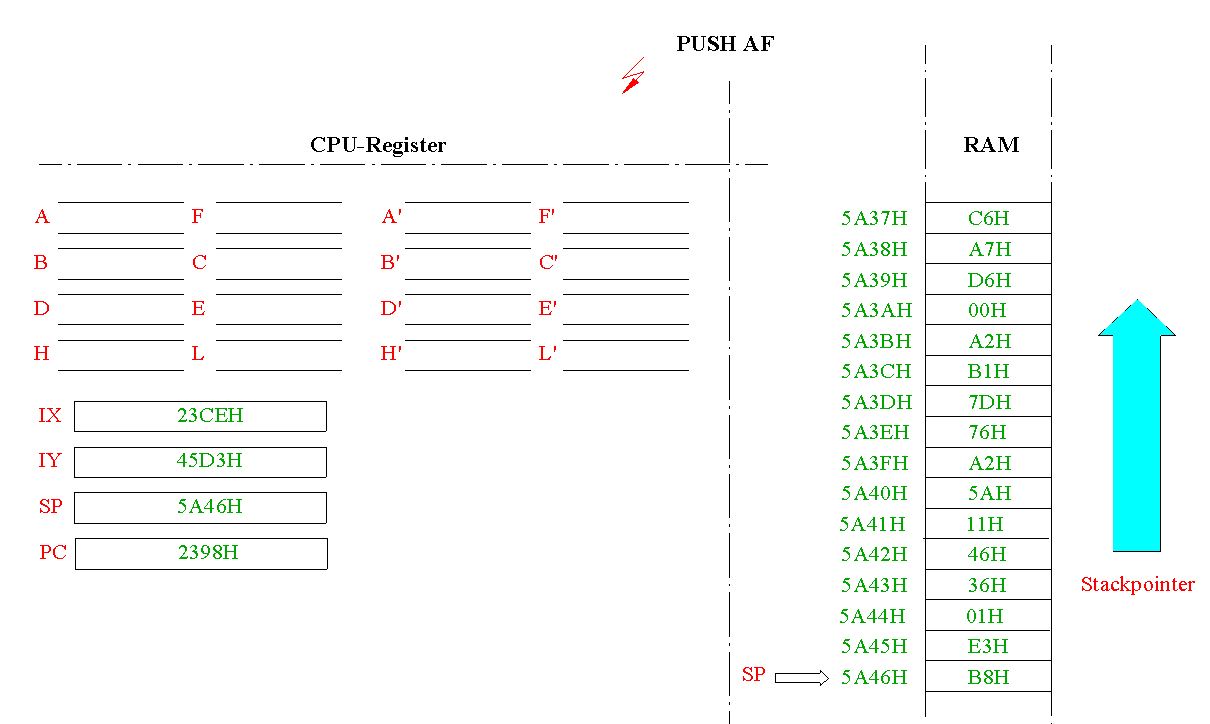

Rechnersystem bei Eintreffen des PUSH AF-Befehls

SP steht auf 5A46H
PC steht auf 2398H
der Inhalt des Doppelregisters AF wird in den Kellerspeicher gebracht, wobei der niederwertige - also Register F in die RAM-Zelle (SP-1), der höherwertige - also Register A in die Zelle (SP-2) geschrieben werden wird

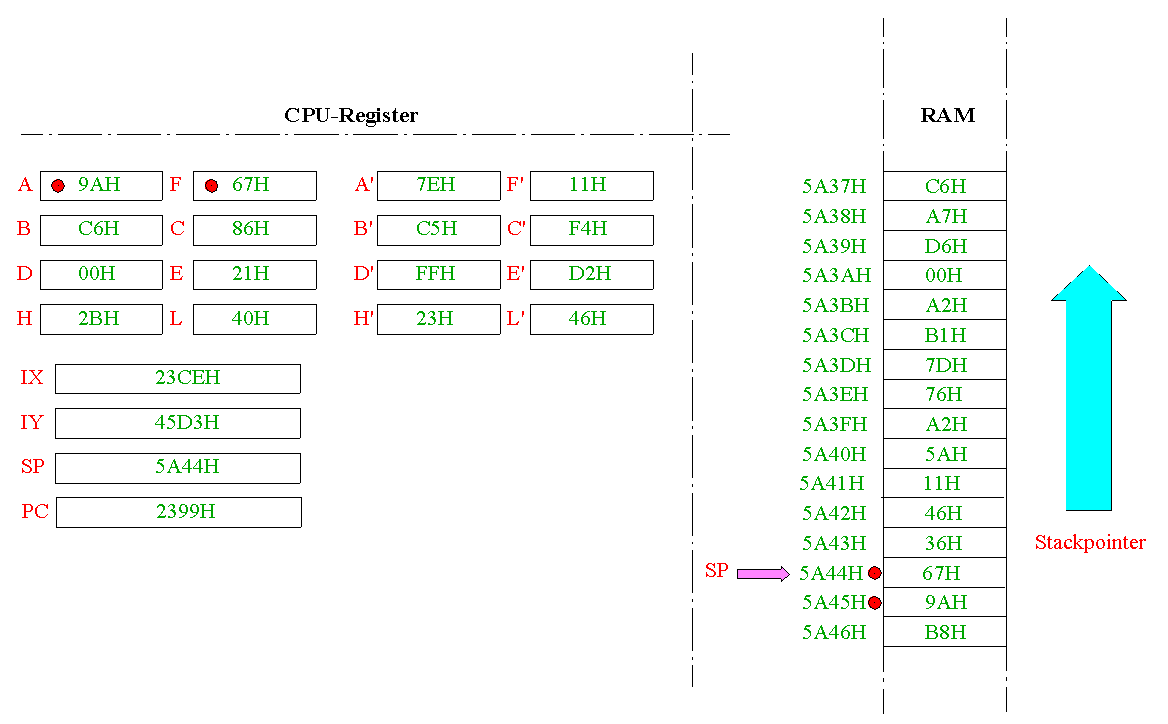

Rechnersystem nach Ausführung des PUSH AF-Befehls

SP steht auf 5A44H
PC steht auf 2399H
der Inhalt des Registers F wurde auf Adresse 5A45H kopiert
der Inhalt des Registers A wurde auf Adresse 5A44H kopiert
die Inhalte der Register AF sind noch verfügbar

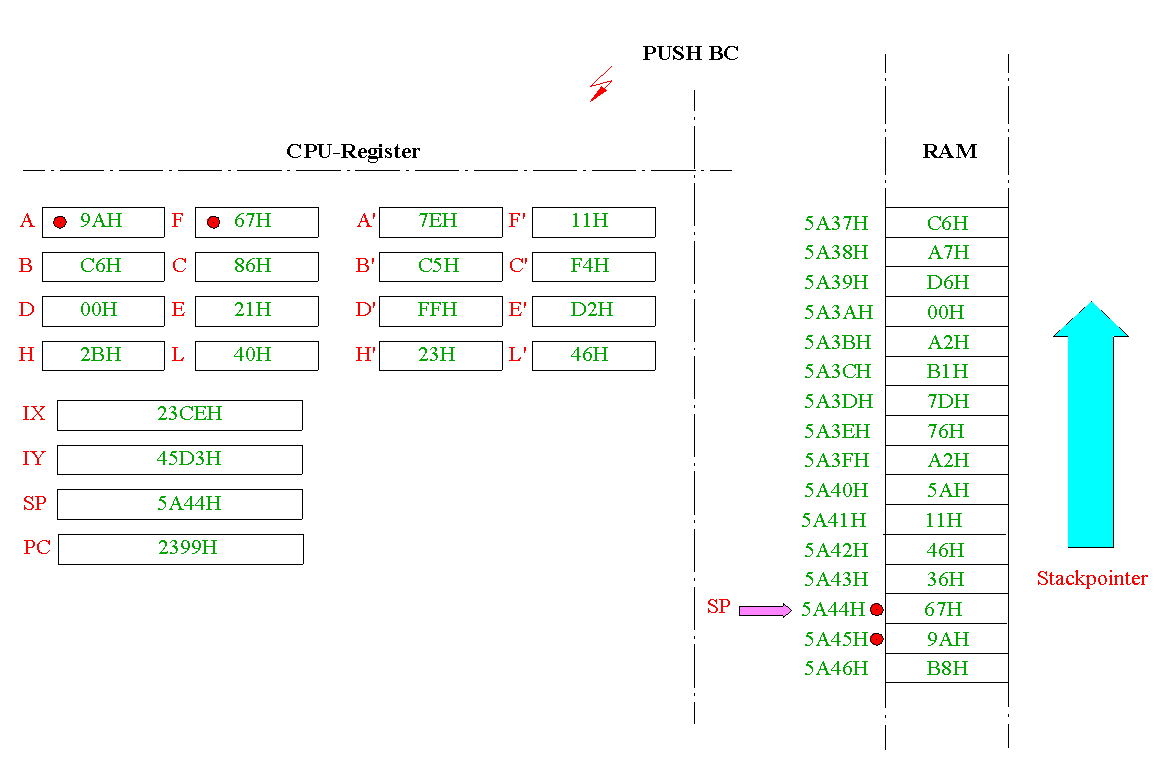

Rechnersystem bei Eintreffen des PUSH BC-Befehls sowie nach Ausführung von PUSH AF

SP steht auf 5A44H
PC steht auf 2399H
der Inhalt des Doppelregisters BC wird in den Kellerspeicher gebracht, wobei der niederwertige - also Register C in die RAM-Zelle (SP-1), der höherwertige - also Register BA in die Zelle (SP-2) geschrieben werden wird

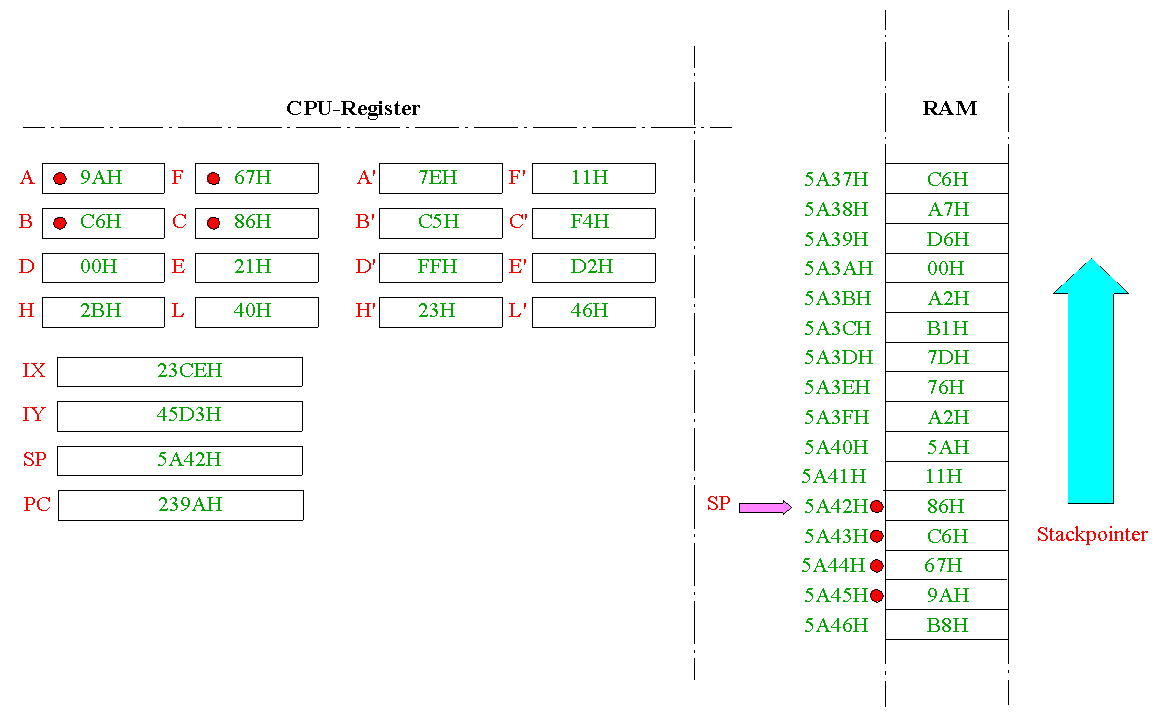

Rechnersystem nach Ausführung des PUSH AF und PUSH BC-Befehls

SP steht auf 5A42H
PC steht auf 239AH
der Inhalt des Registers C wurde auf Adresse 5A41H kopiert
der Inhalt des Registers B wurde auf Adresse 5A40H kopiert
die Inhalte der Register BC sind noch verfügbar

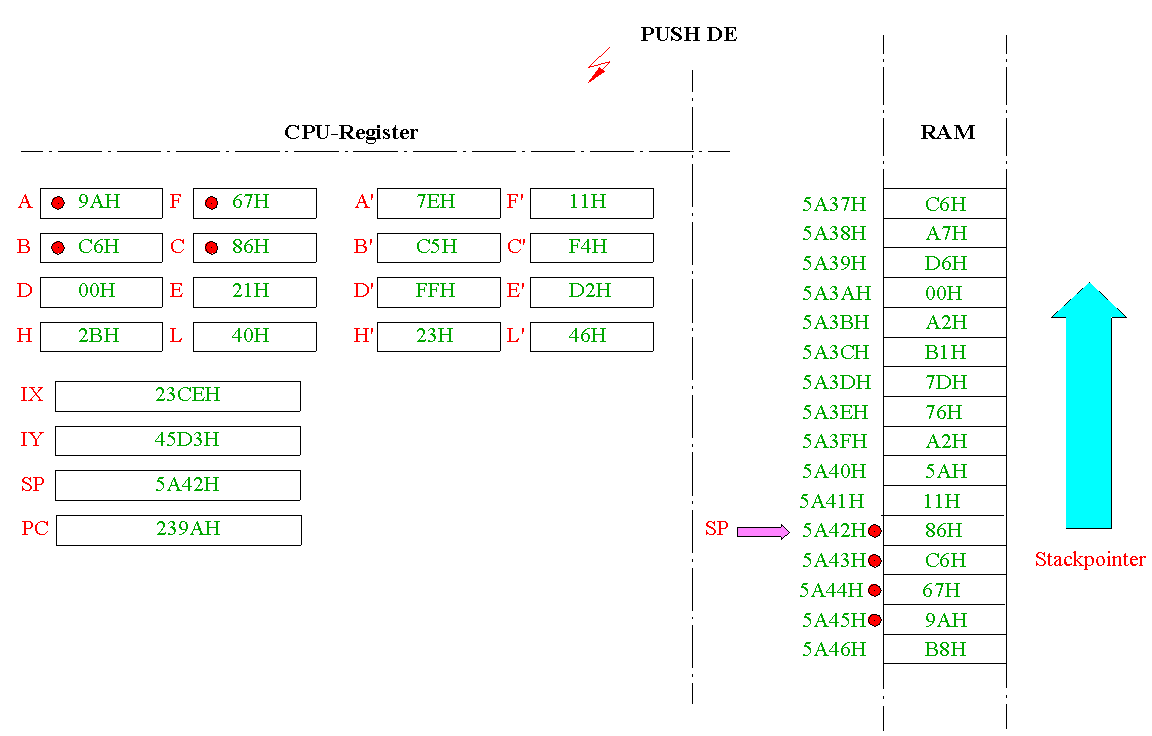

Rechnersystem bei Eintreffen des PUSH DE-Befehls sowie nach Ausführung des PUSH AF und PUSH BC-Befehls

SP steht auf 5A40H
PC steht auf 239AH
der Inhalt des Doppelregisters DE wird in den Kellerspeicher gebracht, wobei der niederwertige - also Register E in die RAM-Zelle (SP-1), der höherwertige - also Register D in die Zelle (SP-2) geschrieben werden wird

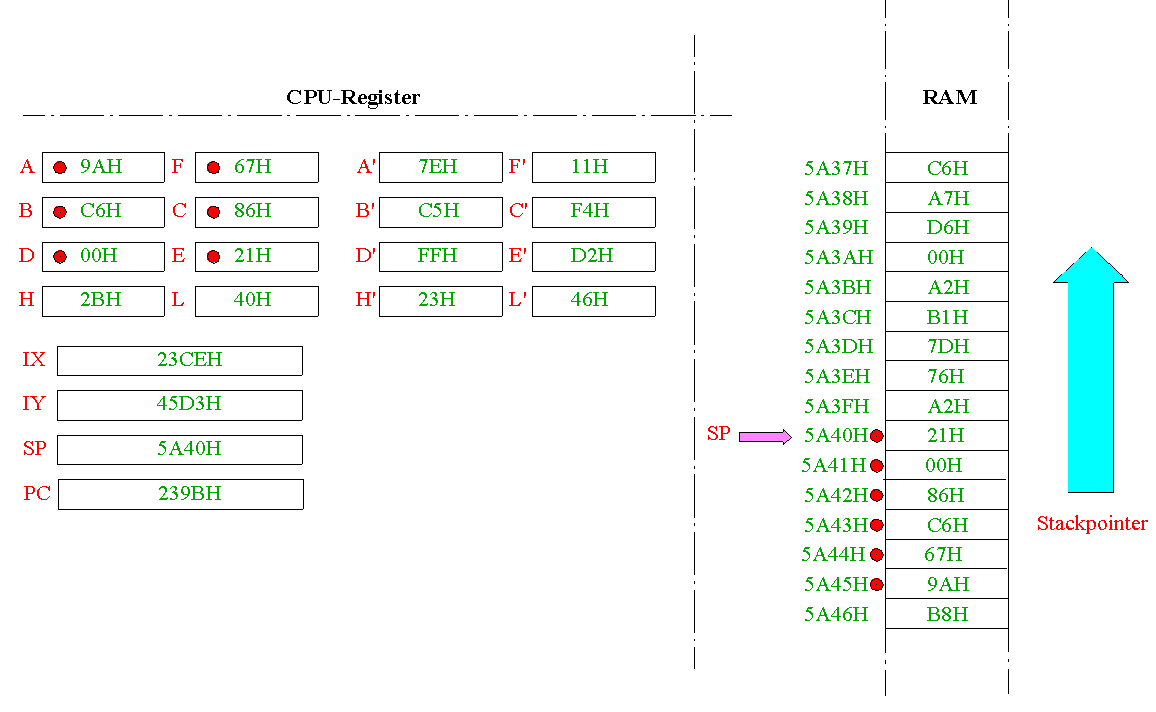

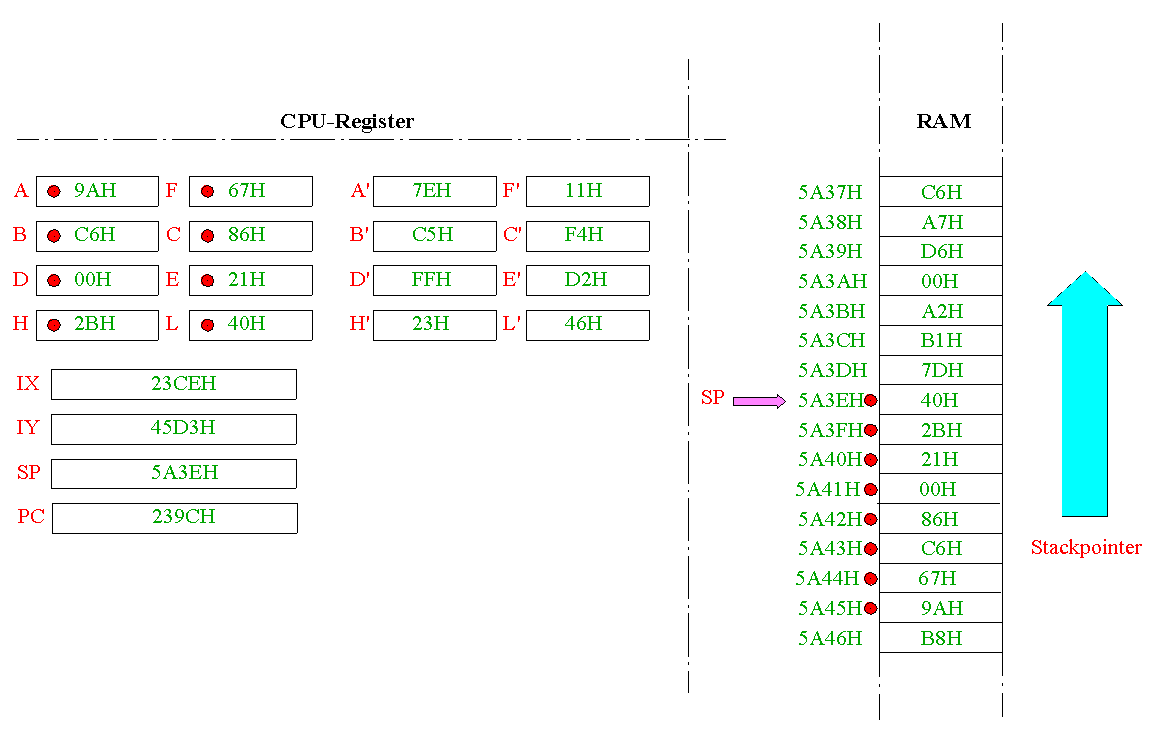

Rechnersystem nach Ausführung des PUSH AF, PUSH BC- und PUSH DE-Befehls

SP steht auf 5A3EH
PC steht auf 239BH
der Inhalt des Registers E wurde auf Adresse 5A3FH kopiert
der Inhalt des Registers D wurde auf Adresse 5A3EH kopiert
die Inhalte der Register DE sind noch verfügbar

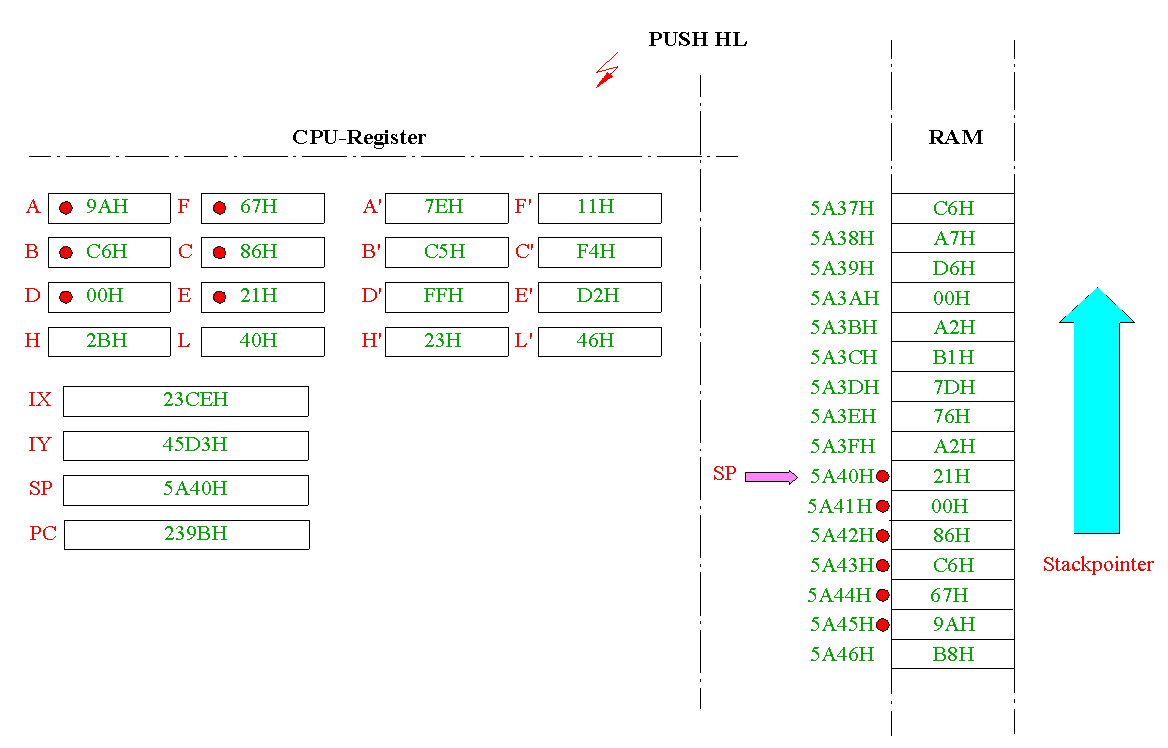

Rechnersystem bei Eintreffen des PUSH HL-Befehls sowie nach Ausführung des PUSH AF, PUSH BC und PUSH DE-Befehls

SP steht auf 5A3EH
PC steht auf 239BH
der Inhalt des Doppelregisters HL wird in den Kellerspeicher gebracht, wobei der niederwertige - also Register L in die RAM-Zelle (SP-1), der höherwertige - also Register H in die Zelle (SP-2) geschrieben werden wird

Rechnersystem nach Ausführung des PUSH AF, PUSH BC, PUSH DE und PUSH HL-Befehls

SP steht auf 5A3CH
PC steht auf 239CH
der Inhalt des Registers E wurde auf Adresse 5A3DH kopiert
der Inhalt des Registers D wurde auf Adresse 5A3CH kopiert
die Inhalte der Register DE sind noch verfügbar

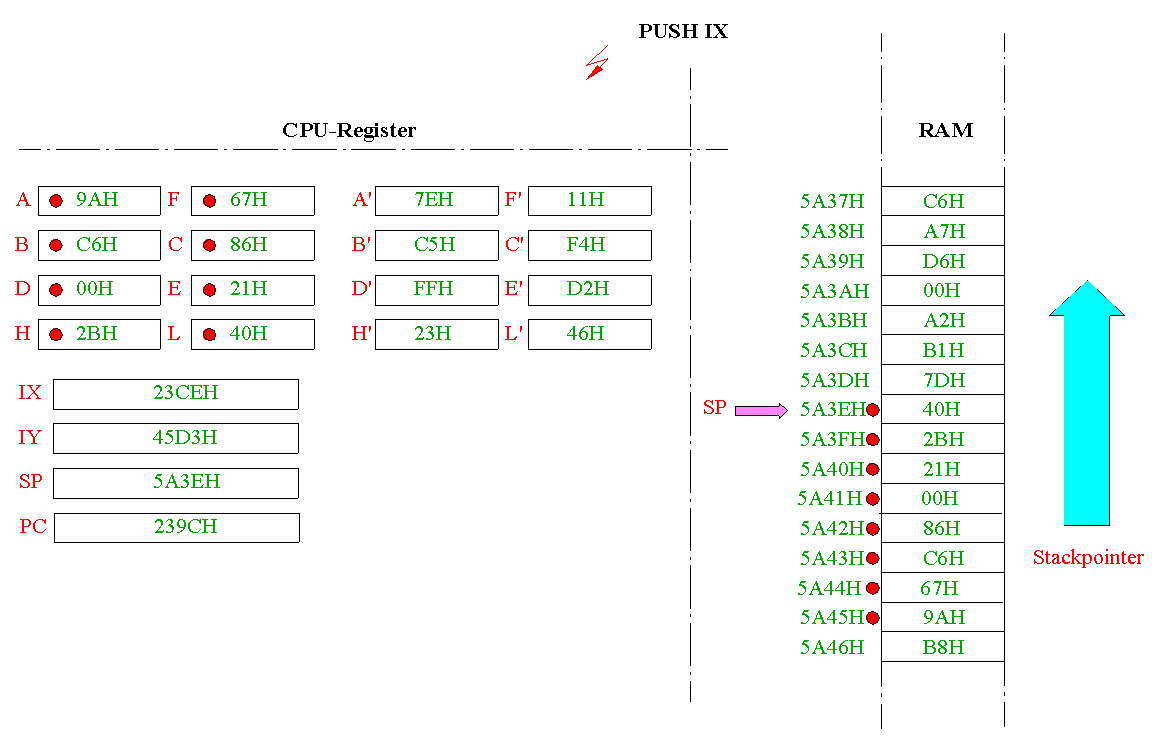

Rechnersystem bei Eintreffen des PUSH IX-Befehls sowie nach Ausführung des PUSH AF, PUSH BC, PUSH DE und PUSH HL-Befehls

SP steht auf 5A1EH
PC steht auf 239CH
der Inhalt des Indexregisters IX wird in den Kellerspeicher gebracht, wobei der niederwertige - in die RAM-Zelle (SP-1), der höherwertige - in die Zelle (SP-2) geschrieben werden wird

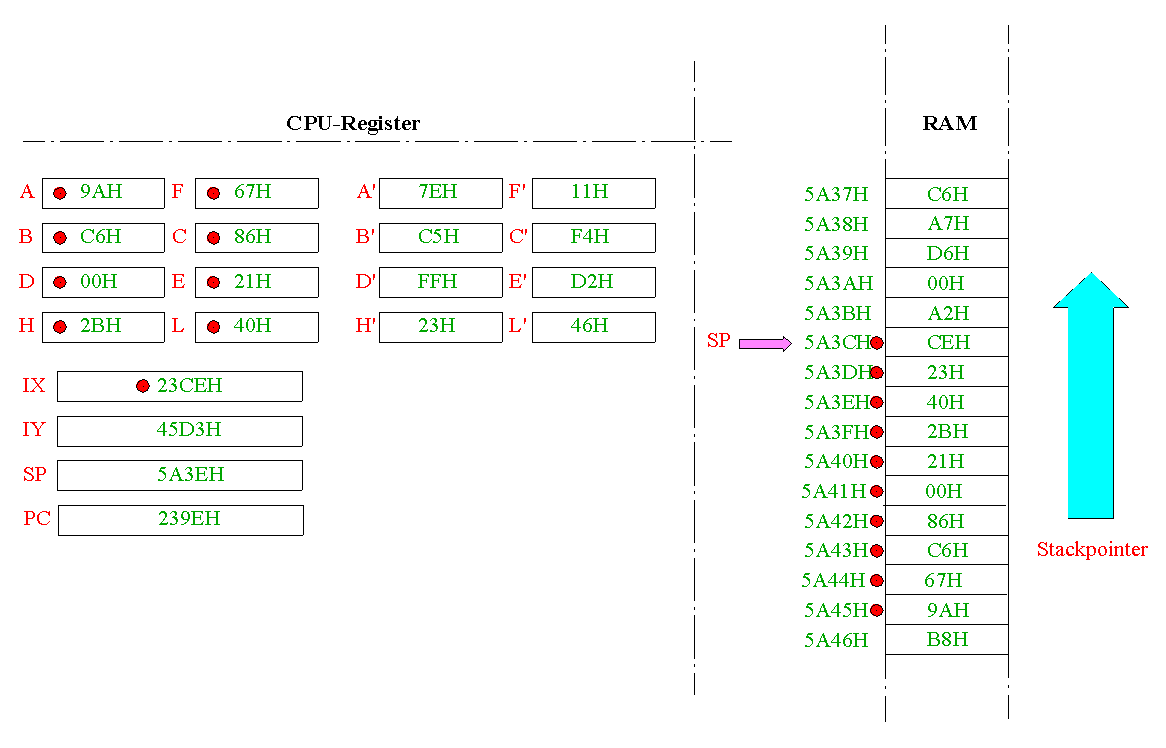

Rechnersystem nach Ausführung des PUSH AF, PUSH BC, PUSH DE, PUSH HL und PUSH IX-Befehls

SP steht auf 5A1CH
PC steht auf 239EH (der PUSH-Befehl für die Indexregister ist zwei Byte lang)
der niederwertige Inhalt des Registers IX wurde auf Adresse 5A1DH kopiert
der höherwertige Inhalt des Registers IX wurde auf Adresse 5A3CH kopiert
die Inhalte der Register DE sind noch verfügbar

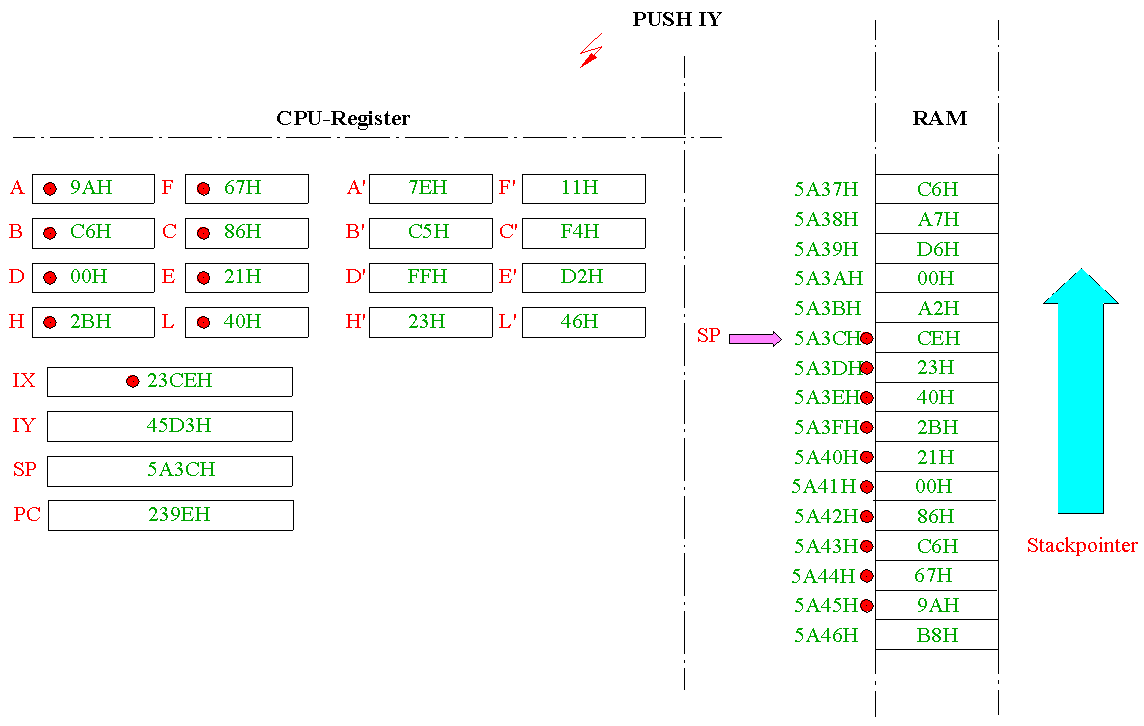

Rechnersystem bei Eintreffen PUSH IY-Befehls sowie nach Ausführung des PUSH AF, PUSH BC, PUSH DE, PUSH HL und PUSH IX-Befehls

SP steht auf 5A1EH
PC steht auf 239EH
der Inhalt des Indexregisters IY wird in den Kellerspeicher gebracht, wobei der niederwertige - in die RAM-Zelle (SP-1), der höherwertige - in die Zelle (SP-2) geschrieben werden wird

Rechnersystem nach Ausführung des PUSH AF, PUSH BC, PUSH DE, PUSH HL, PUSH IX sowie PUSH IY-Befehls

SP steht auf 5A1CH
PC steht auf 239EH (der PUSH-Befehl für die Indexregister ist zwei Byte lang)
der niederwertige Inhalt des Registers IX wurde auf Adresse 5A1DH kopiert
der höherwertige Inhalt des Registers IX wurde auf Adresse 5A3CH kopiert
die Inhalte der Register DE sind noch verfügbar

6. POP-Befehle

Nachdem Subroutinen und/oder Interruptservice-Routinen ausgeführt wurden, müssen evtl. Registerinhalte wieder auf die vorherigen Werte eingestellt werden. Die Ablage selbiger bfindet sich im RAM und wurde vorab durch entsprechende PUSH-Befehle auf den Stack geschrieben - durch den Stackpointer verwaltet. Dabei wird nach Abarbeitung des POP-Befehls zuerst der Stackpinter automatisch um 1 erhöht, erst dach werden die beiden Operationen zum Lesen von jeweils 8 Bit auf den RAM durchgeführt und die Inhalte in die entsprechenden Register eingetragen. Selbstverständlich wir dazwischen wiederum automatisch der SP um ein erhöht.
