| Z80 CPU (in der DDR U880) CARRY-FLAG-Funktion mit Sicherheit das zweitwichtigste FLAG aller heutigen CPU's |
|
|
Letztmalig dran rumgefummelt: 01.09.20 07:22:08 |
|
|
|
... wir reden vom Bit 0 des FLAG-Registers -
dies bedeutet in der Interpretation, das lediglich das Bit 0 der kleineren Tetrade zur Auswertung hinzugezogen werden muss (X in der "...
oberen Tetrade" steht dabei für eine
beliebige HEX-Zahl - und Aktivität der verbleibenden Bits ist gleich EINS
für Aktivität auf dem jeweiligen Bit
(... was die anderen FLAG-Bits machen, ist schon wieder eine andere
Geschichte!!!): X1H; X3H; X5H; X7H; X9H; XBH; XDH; XFH; |
... das CARRY-Bit ist das Bit 0 innerhalb des FLAG-Registers (Bit 0 der unteren Tetrade) - d. h. - die höherwertige Tetrade kann enthalten, was sie will - ergo "X"
| HEX-Zahl | Bit7 | Bit6 | Bit5 | Bit4 | Bit3 | Bit2 | Bit1 | Bit0 |
| S-Flag | Z-Flag | X | H-Flag | X | P/V-Flag | N-Flag | C-Flag | |
| X1H | X | X | X | X | 0 | 0 | 0 | 1 |
| X3H | X | X | X | X | 0 | 0 | 1 | 1 |
| X5H | X | X | X | X | 0 | 1 | 0 | 1 |
| X7H | X | X | X | X | 0 | 1 | 1 | 1 |
| X9H | X | X | X | X | 1 | 0 | 0 | 1 |
| XBH | X | X | X | X | 1 | 0 | 1 | 1 |
| XDH | X | X | X | X | 1 | 1 | 0 | 1 |
| FFH | X | X | X | X | 1 | 1 | 1 | 1 |
... das

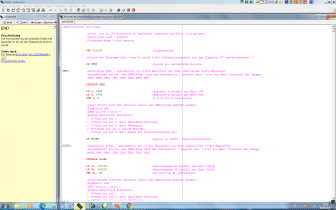

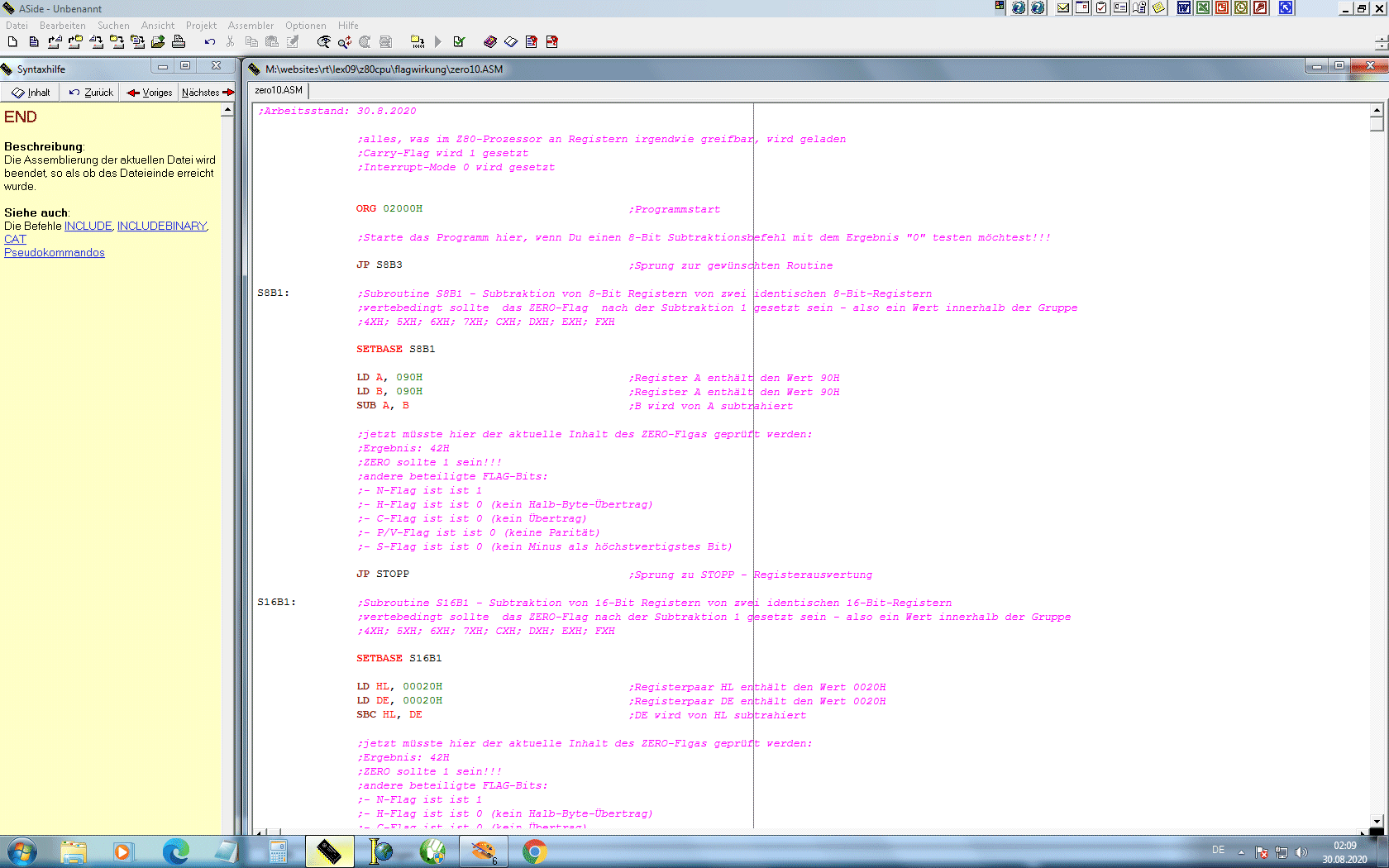

Assembler-Listing für den Test von Subroutinen
Projekt als A-Side
Assembler Datei
|
 zur Hauptseite |
