HEX |
Zeilennummer |
x3 |
x2 |
x1 |
x0 |
y1 |
y0 |
|
0H |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
|
1H |
2 |
0 |
0 |
0 |
1 |
0 |
0 |
|
2H |
3 |
0 |
0 |
1 |
0 |
1 |
1 |
|
3H |
4 |
0 |
0 |
1 |
1 |
1 |
1 |
|
4H |
5 |
0 |
1 |
0 |
0 |
0 |
1 |
|
5H |
6 |
0 |
1 |
0 |
1 |
0 |
1 |
|
6H |
7 |
0 |
1 |
1 |
0 |
1 |
1 |
|
7H |
8 |
0 |
1 |
1 |
1 |
1 |
0 |
|
8H |
9 |
1 |
0 |
0 |
0 |
0 |
0 |
|
9H |
10 |
1 |
0 |
0 |
1 |
0 |
1 |
|
AH |
11 |
1 |
0 |
1 |
0 |
1 |
1 |
|
BH |
12 |
1 |
0 |
1 |
1 |
0 |
1 |
|
CH |
13 |
1 |
1 |
0 |
0 |
0 |
1 |
|
DH |
14 |
1 |
1 |
0 |
1 |
0 |
1 |
|
EH |
15 |
1 |
1 |
1 |
0 |
0 |
0 |
|
FH |
16 |
1 |
1 |
1 |
1 |
0 |
0 |
von oben gelesen Zeile y0 - mehr 1 als 0 - also kanonisch disjunktive Normalform
suche alle Zeilen mit 0-Status am Ausgang y0
alle Ausdrücke innerhalb eines Minterms sind eingangsnegiert und OR-verknüpft!!!
notiere AND-verknüpft alle Minterme
y0 = (x0 ˅ x1 ˅ x2 ˅ x3) ˄ (x0 ˅ x1 ˅ x2 ˅ x3) ˄ (x0 ˅ x1 ˅ x2 ˅ x3) ˄ (x0 ˅ x1 ˅ x2 ˅ x3) ˄ (x0 ˅ x1 ˅ x2 ˅ x3) ˄ (x0 ˅ x1 ˅ x2 ˅ x3) = 0
von oben gelesen Zeile y1 - mehr 0 als 1 - also kanonisch konjunktive Normalform
suche alle Zeilen mit 1-Status am Ausgang y1
alle Ausdrücke innerhalb eines Minterms sind AND-verknüpft
notiere AND-verknüpft alle Minterme
Darstellung als Zusammenfassung via Kanonischeher Normalform (disjunktiv sowie konjunktiv)
y1 = (x0 x1 x2 x3) ˅ (x0 x1 ˅ x2 ˅ x3) ˅ (x0 ˅ x1 ˅ x2 ˅ x3) ˅ (x0 ˅ x1 ˅ x2 ˅ x3) ˅ (x0 ˅ x1 ˅ x2 ˅ x3) = 1

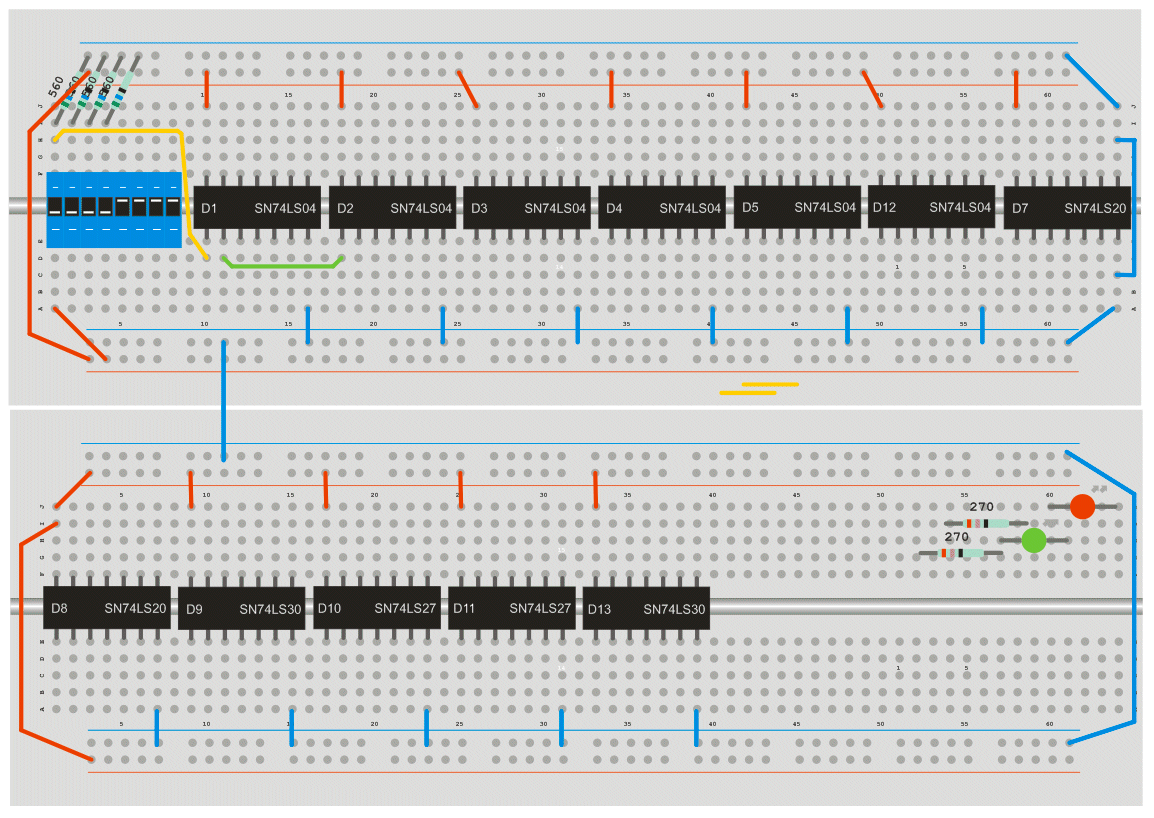

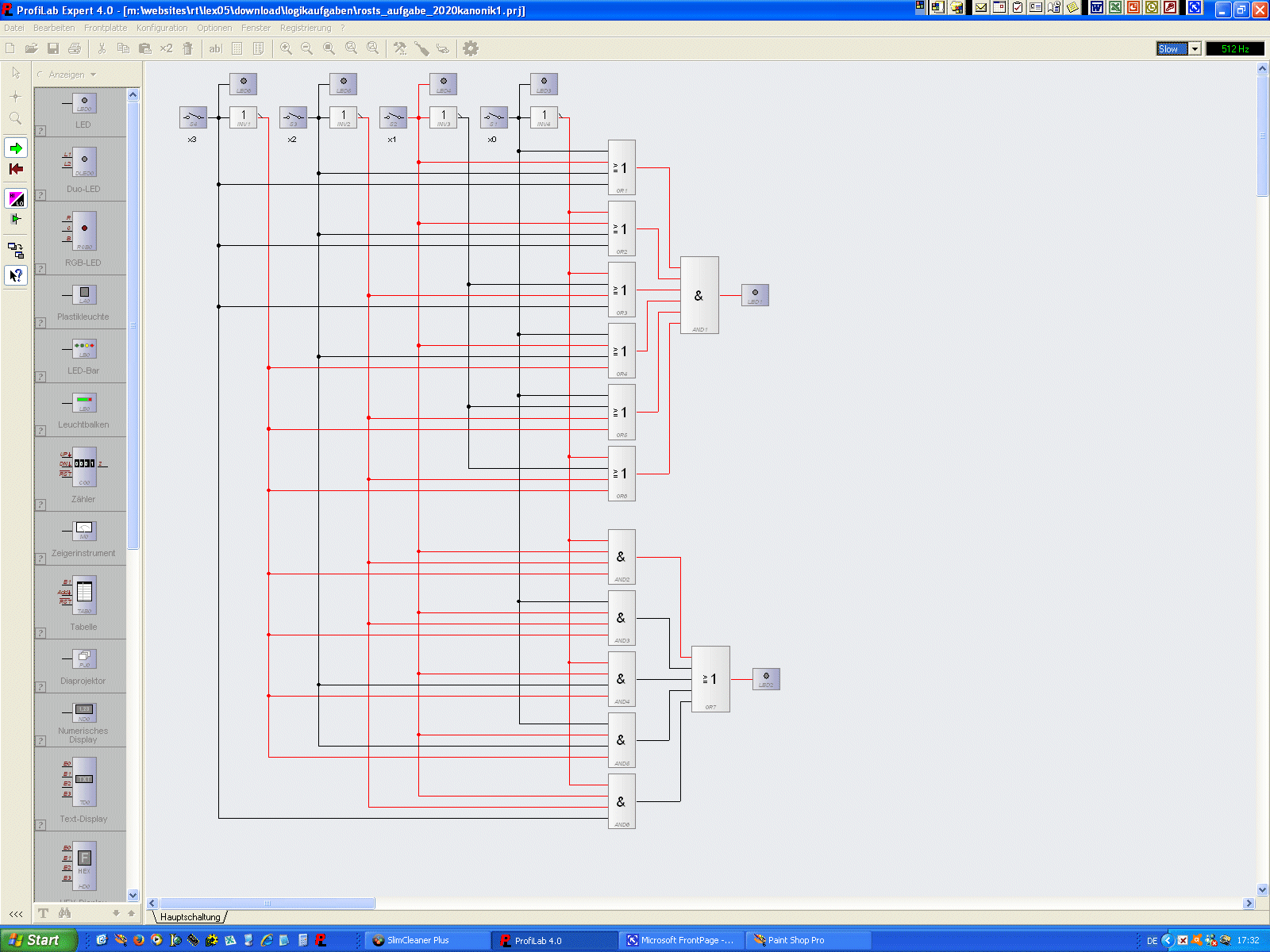

| Logikschaltung mit ProfiLab 4.0 | Prinzip-Schaltung auf verfügbare Gates aufgelöst | Bestückungsplan - per 26.11.2020 nicht vollständig - zeigt aber das Prinzip | ... der praktische Schaltungsaufbau |
|
Kanonisch disjunktive sowie konjunktive Normalform als Logikschaltung für die Ausgangsfunktion |

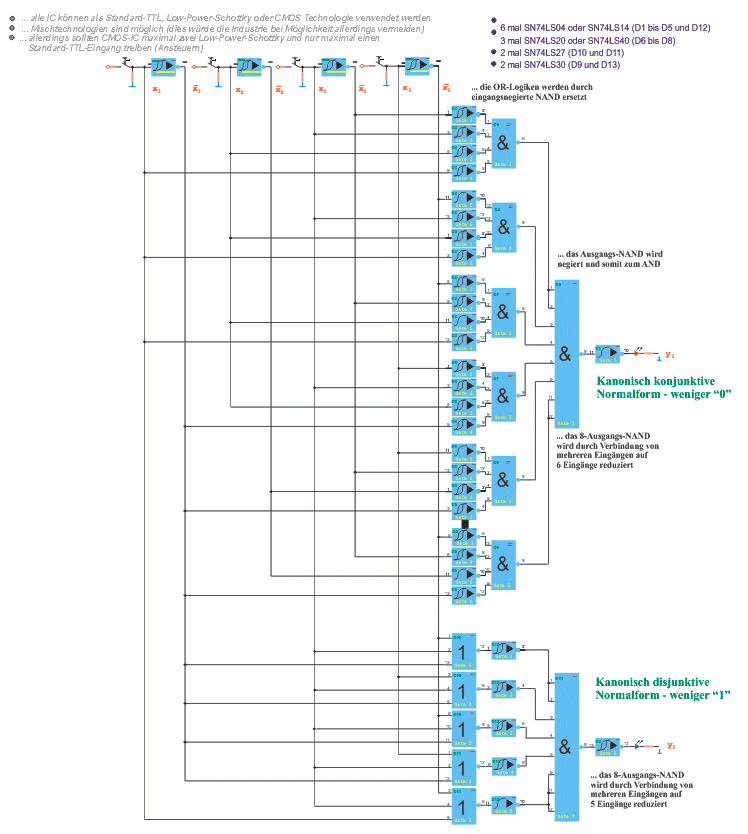

Kanonisch disjunktive sowie konjunktive Normalform als Logikschaltung für den Schaltungsaufbau
|
|
Logikschaltung für die Ausgangsfunktion
im CorelDraw11.0-Format
