E412D

Letztmalig dran rumgefummelt: 12.10.06 17:58:20

3, 4, 5-Eingangs-AND mit je einem invertierendem Eingang - Kurzschlussfester Treiberschaltkreis

Pin-Belegung des 18-poligen DIL's D bzw. E412D

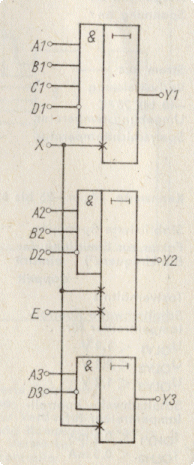

Logische Funktion  des 18-poligen DIL's D bzw. E412D

Logische Funktion

• Y1 = A1 · B1  ·  C1  · D1

• Y2 = A2 · B2  ·  D2

• Y3 = A3 · D3

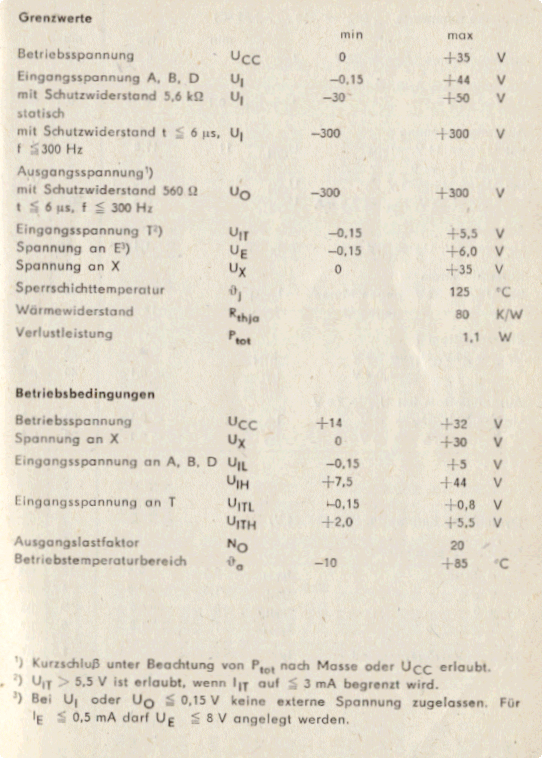

Technische Daten  des 14-poligen DIL's D bzw. E412D

---
