| 7483; 74S83; 74LS83; DL083; 74HCT83; K155IM3 |
|
|
Letztmalig dran rumgefummelt: 26.12.06 11:48:40 |

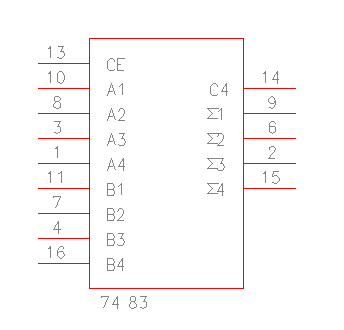

Der 7483 ermöglicht die Addition von je zwei 4-Bit-Binärzahlen. Durch den C0 und Übertragsausgang C4 ist eine beliebige Kaskadierung möglich

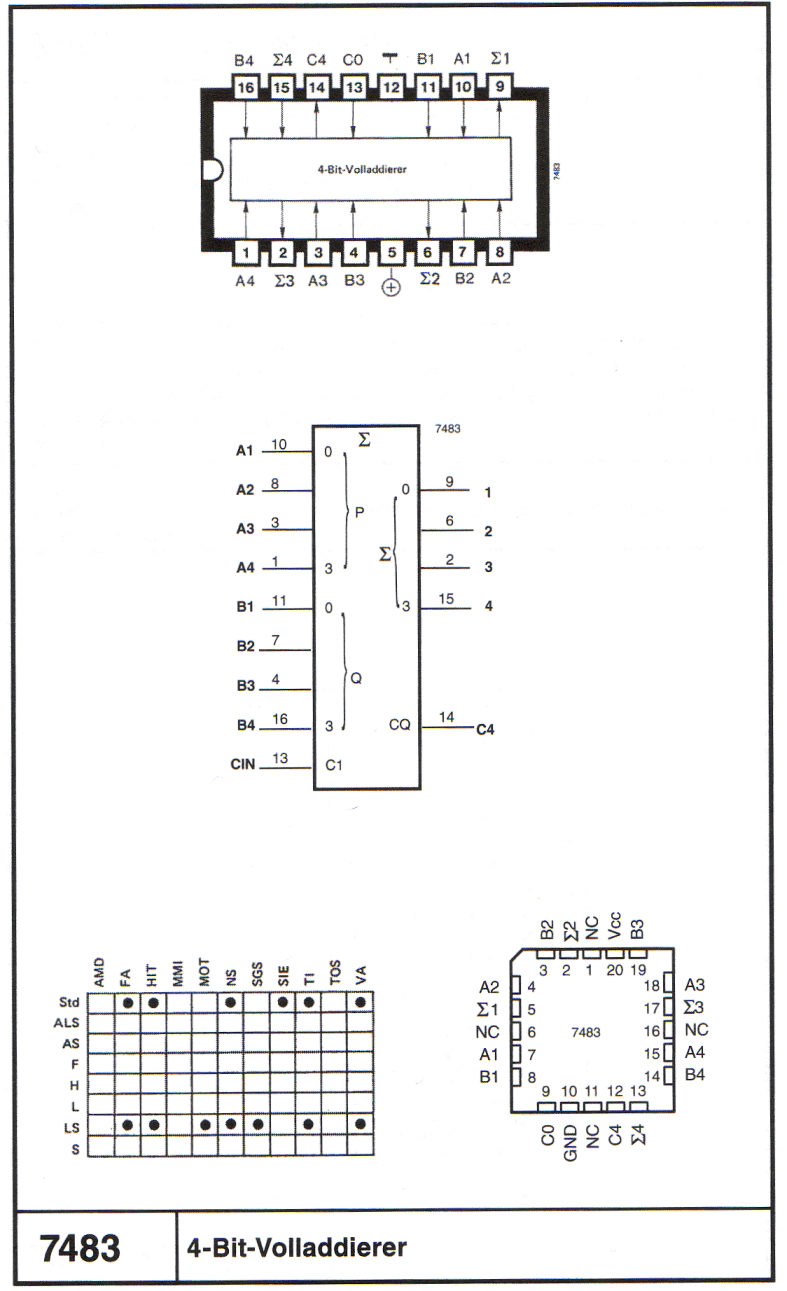

Pin-Belegung des 16-poligen DIL's 7483

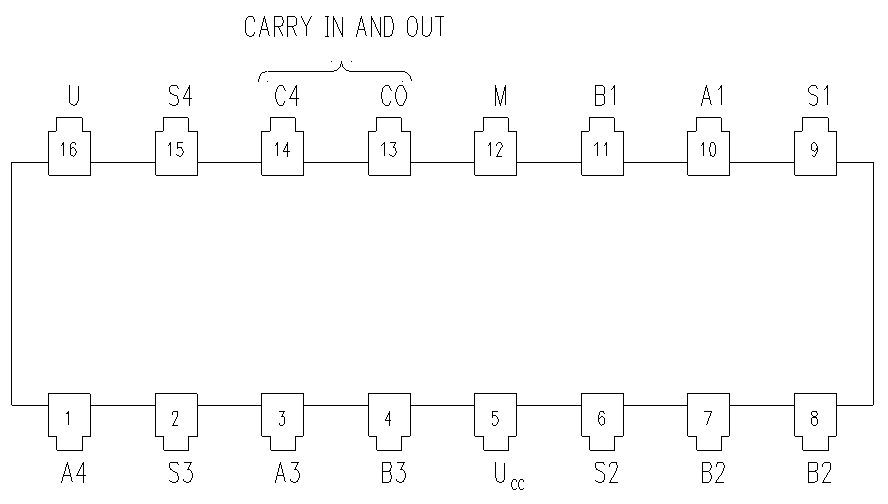

Pin-Belegung des 14-poligen DIL's 7483, 74LS83, DL083, 74HCT83

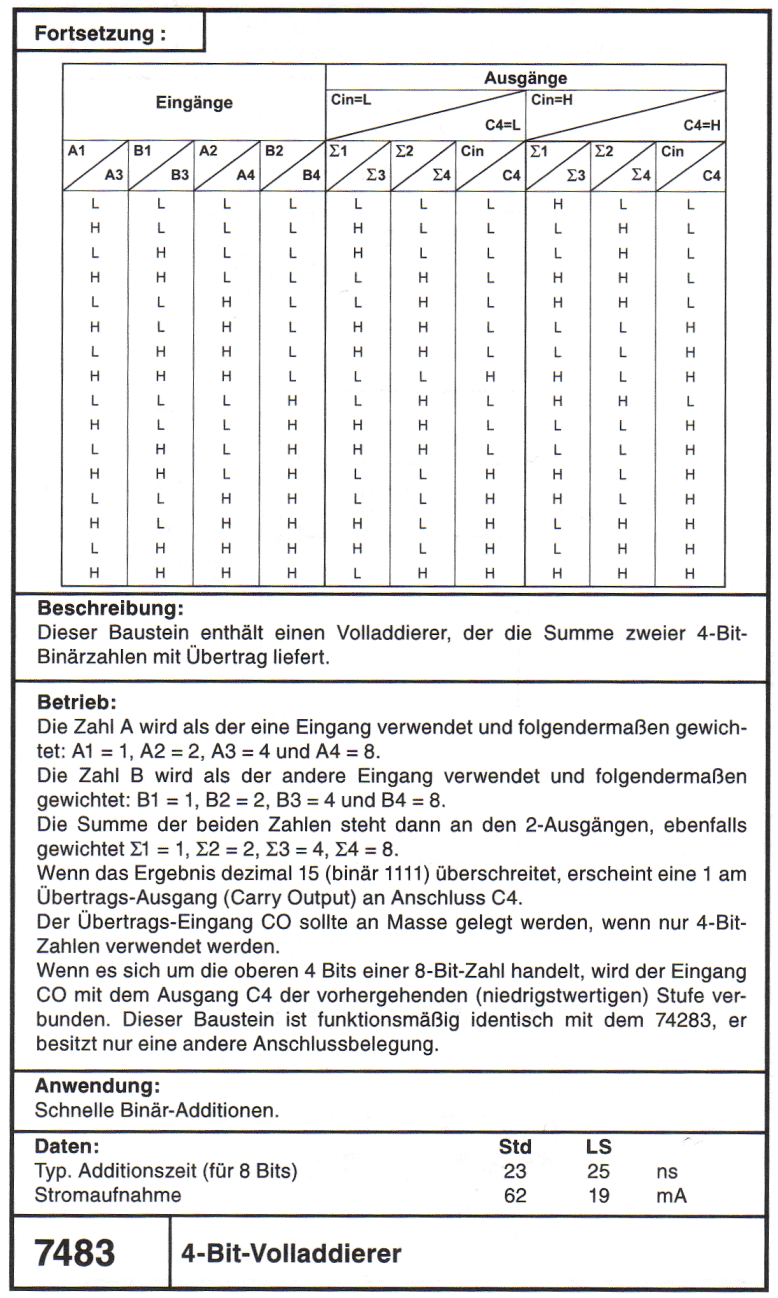

technische Daten des 14-poligen DIL's oder Flatpack 7483
