- die nachfolgenden Arbeiten unterliegen
bewusst keiner Bewertung - man kann sie selbst werten - Ursachen, dass es
nicht ganz so gelang, wie man sich's vorgestellt, sind unter anderem:
- kaum fehlerhafte Konstruktionen, aber:
- falsches Werkzeug (ungespitzte und noch dazu
weiche Bleistifte taugen nicht für solche Arbeiten)
- schlechte Schriftgestaltung
- Maßpfeile, welche in ihren Dimensionen jeden
Krieger vom Stamme der Dakota neidisch werden lassen
- Wie schwer es ist, ein paar geometrisch
präzise Linien nach geltendem Standard exakt zu positionieren und
einzurichten, bemerkt man erst, wenn man diese Aufgabe selbst gestellt
bekommt
- Maße sind vollkommen frei wählbar (bis auf
den Umstand, das die gesamte Konstruktion auch auf dem Arbeitsblatt A4
Platz finden sollte)
- Arbeitsmittel sind lediglich Bleistift,
Zirkel, Lineal und Zeichendreieck - alle Zwischenwerte sind zu
konstruieren - nichts wird gemessen
- wir verwenden also genau die Verfahren der
Geometrie, welche den alten Griechen auch schon so bekannt waren
- noch dazu heißt die Lösung nicht: annähernd -
sondern sie lautet: genau!

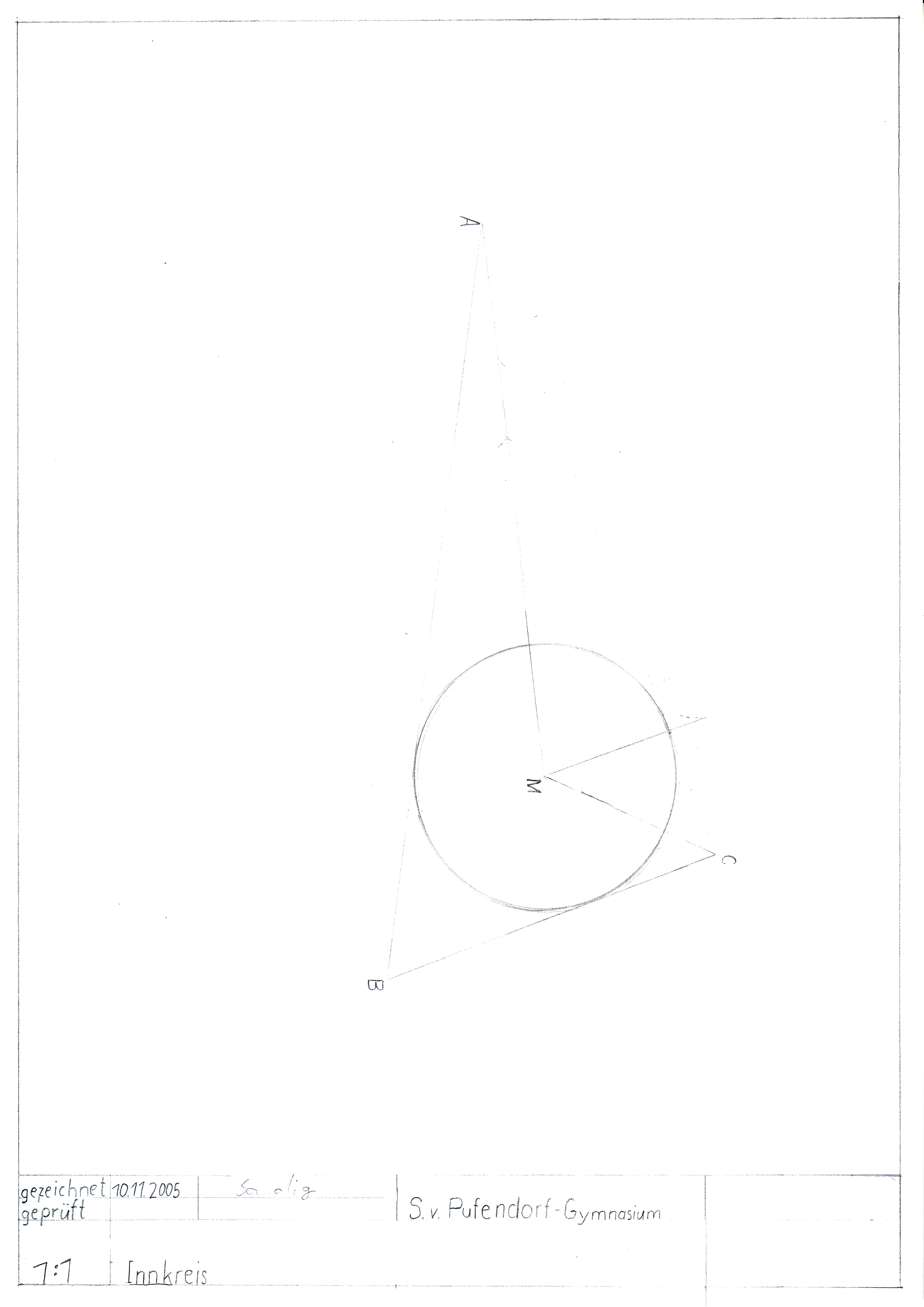

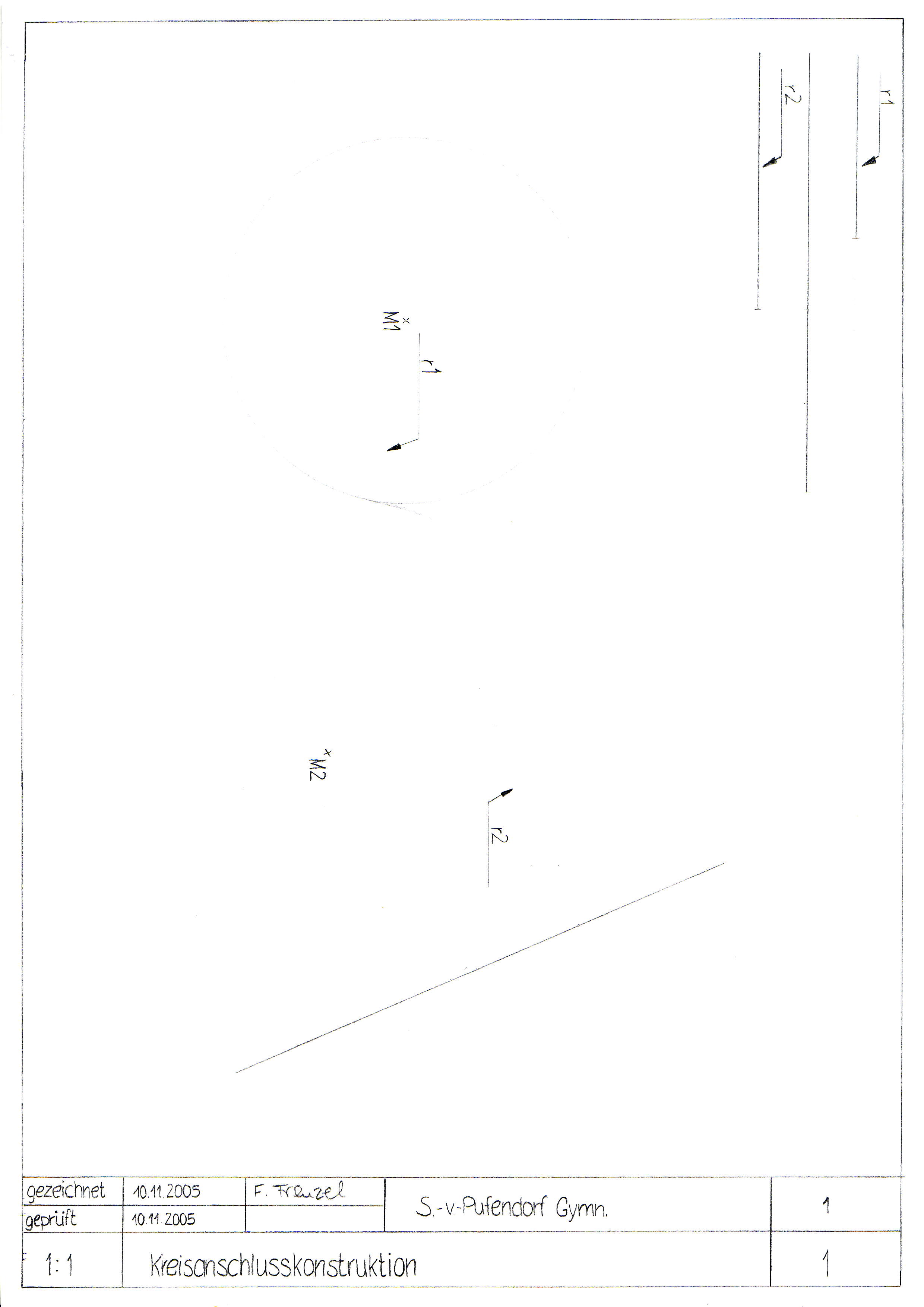

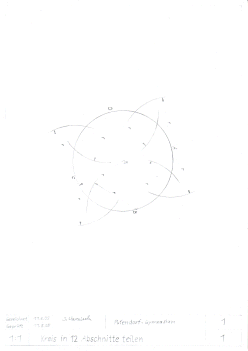

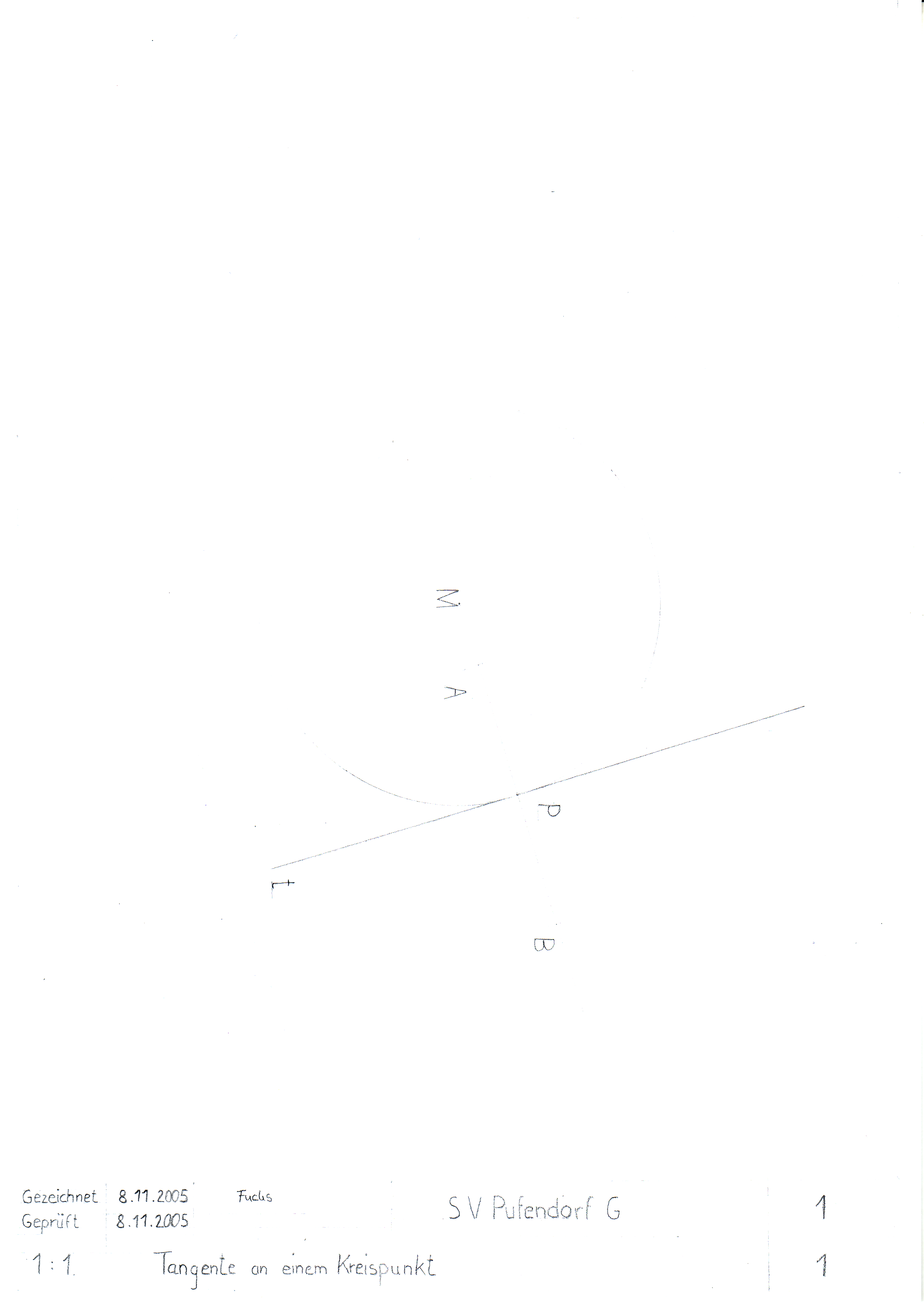

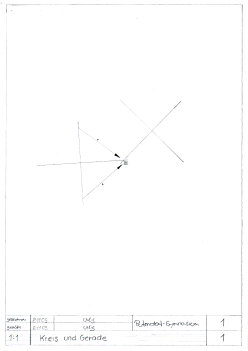

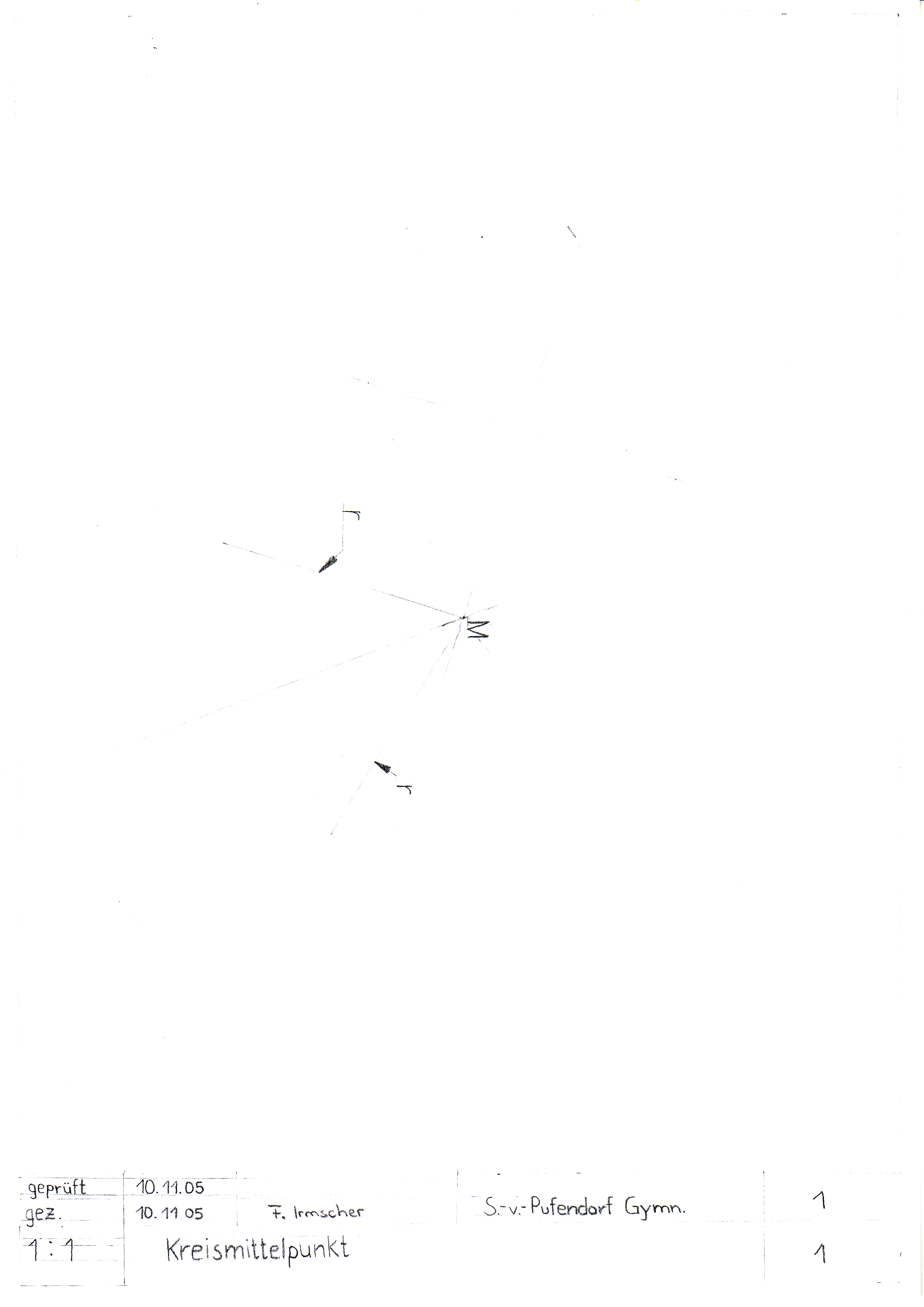

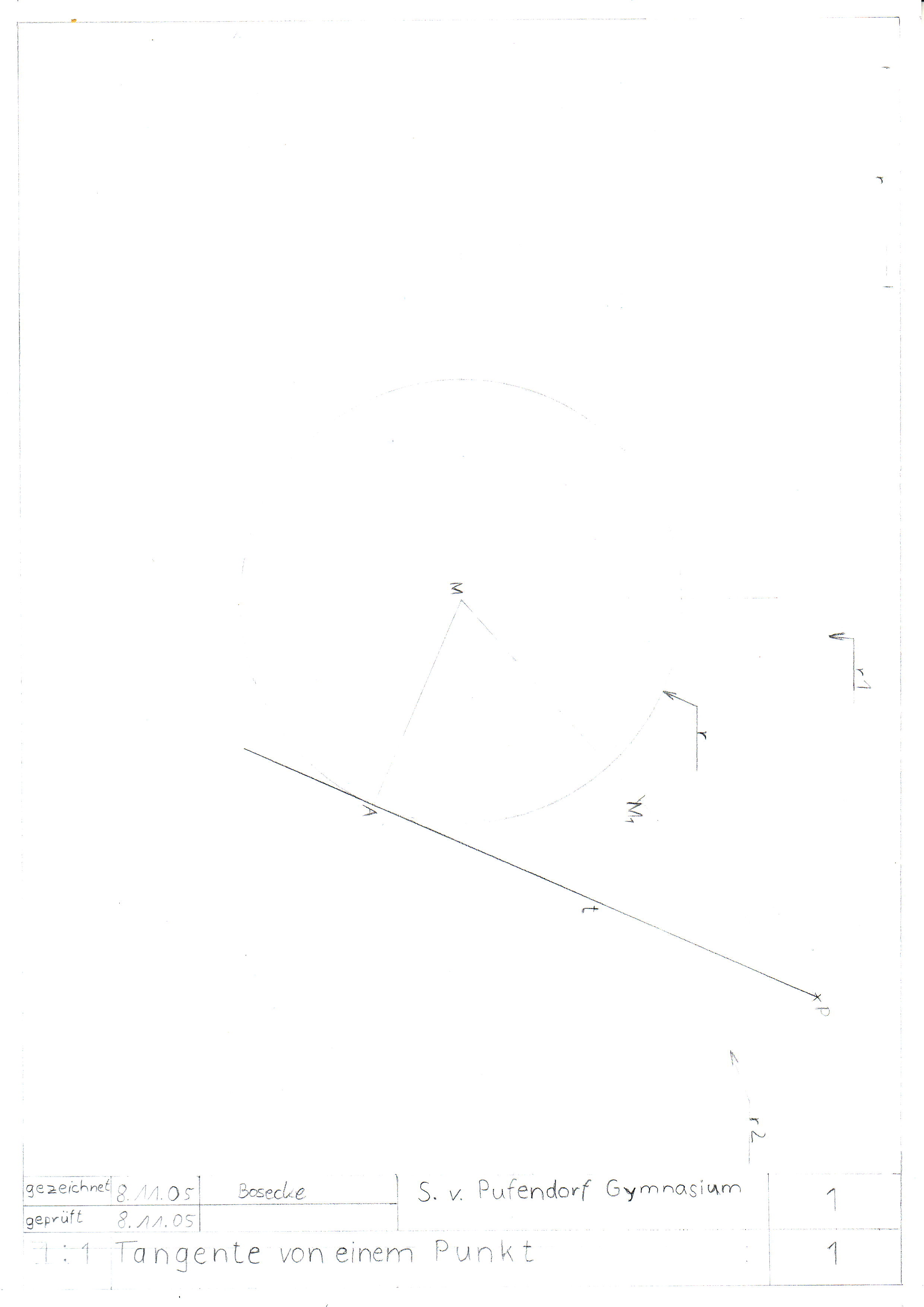

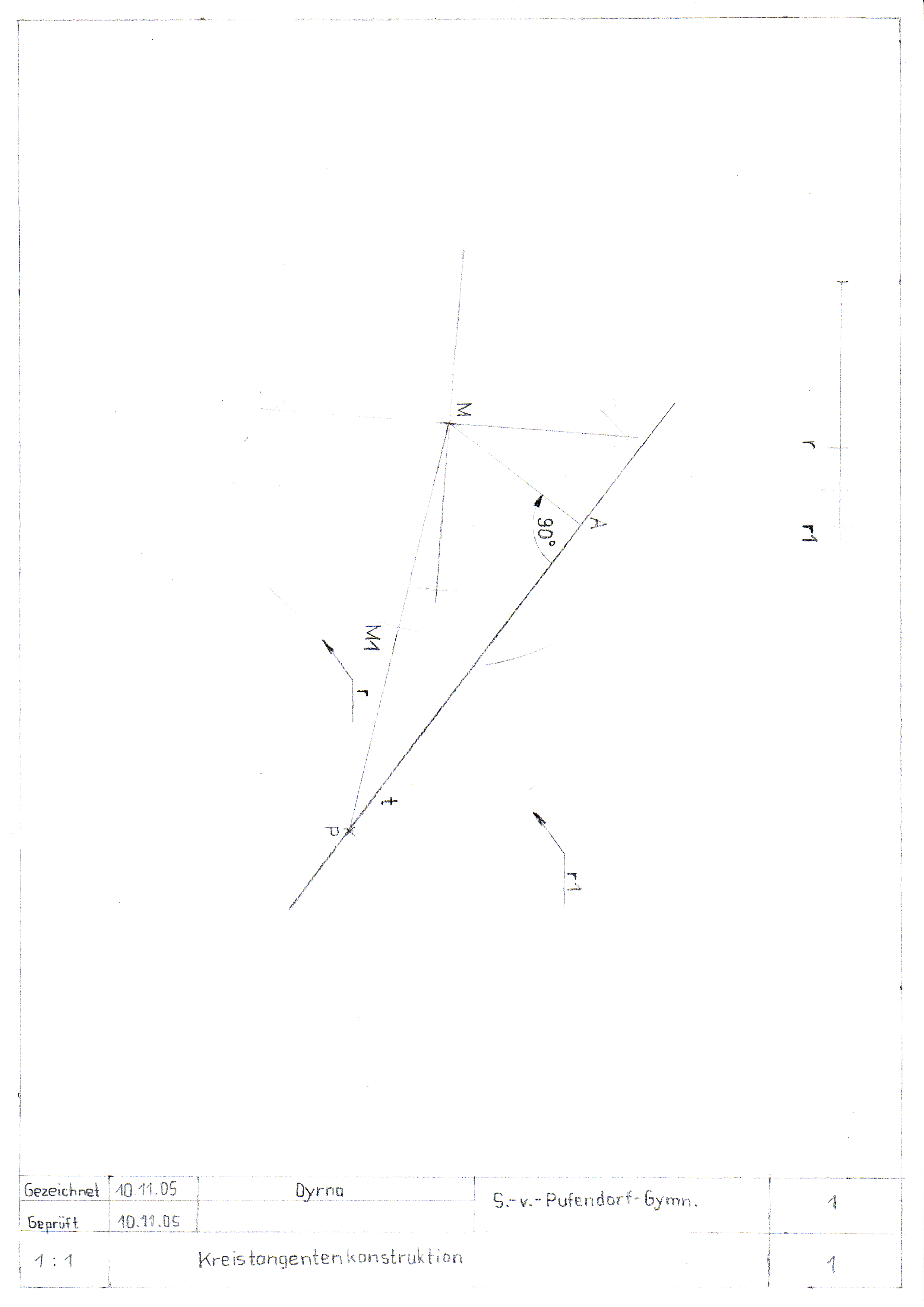

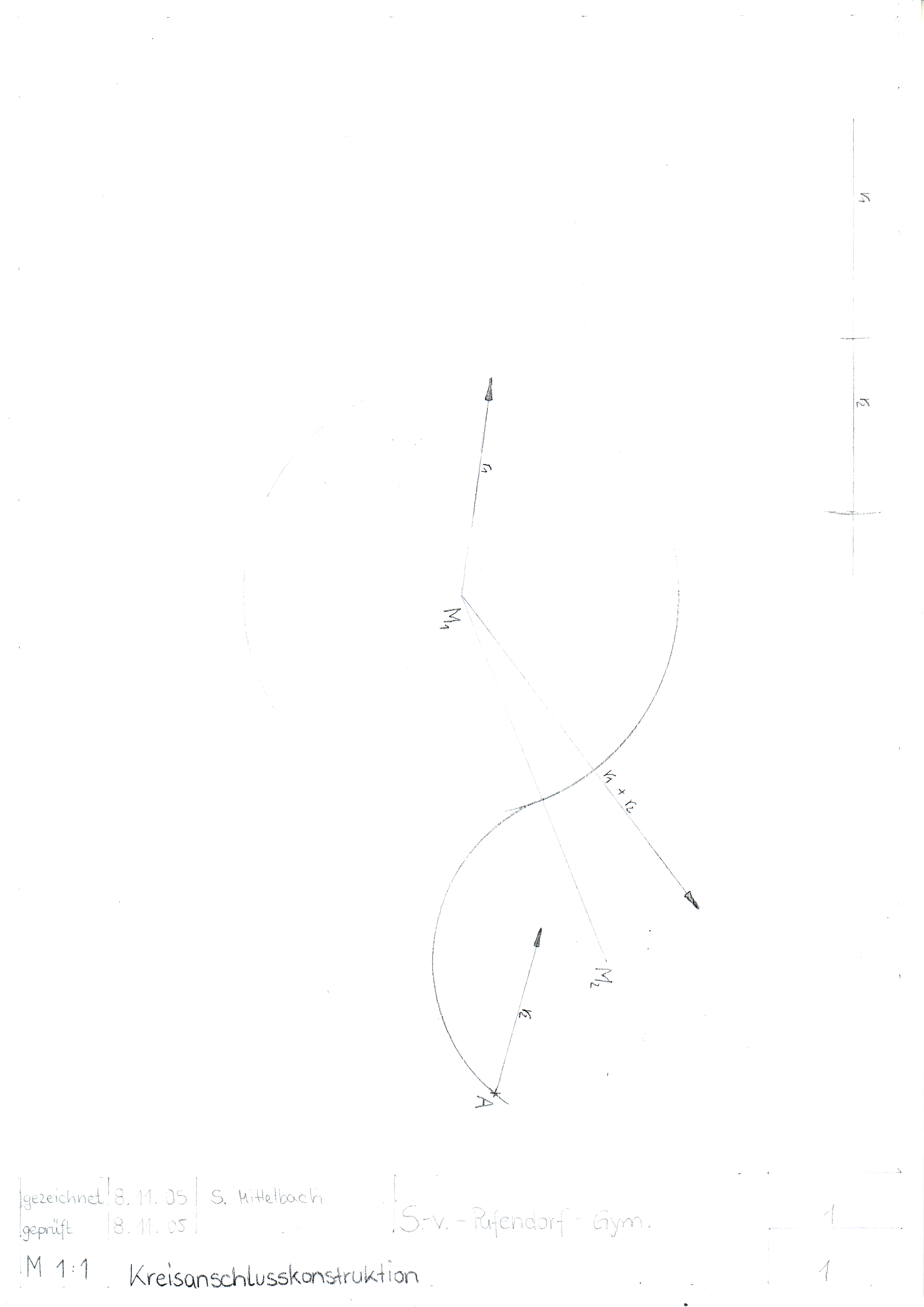

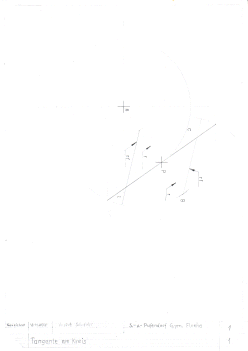

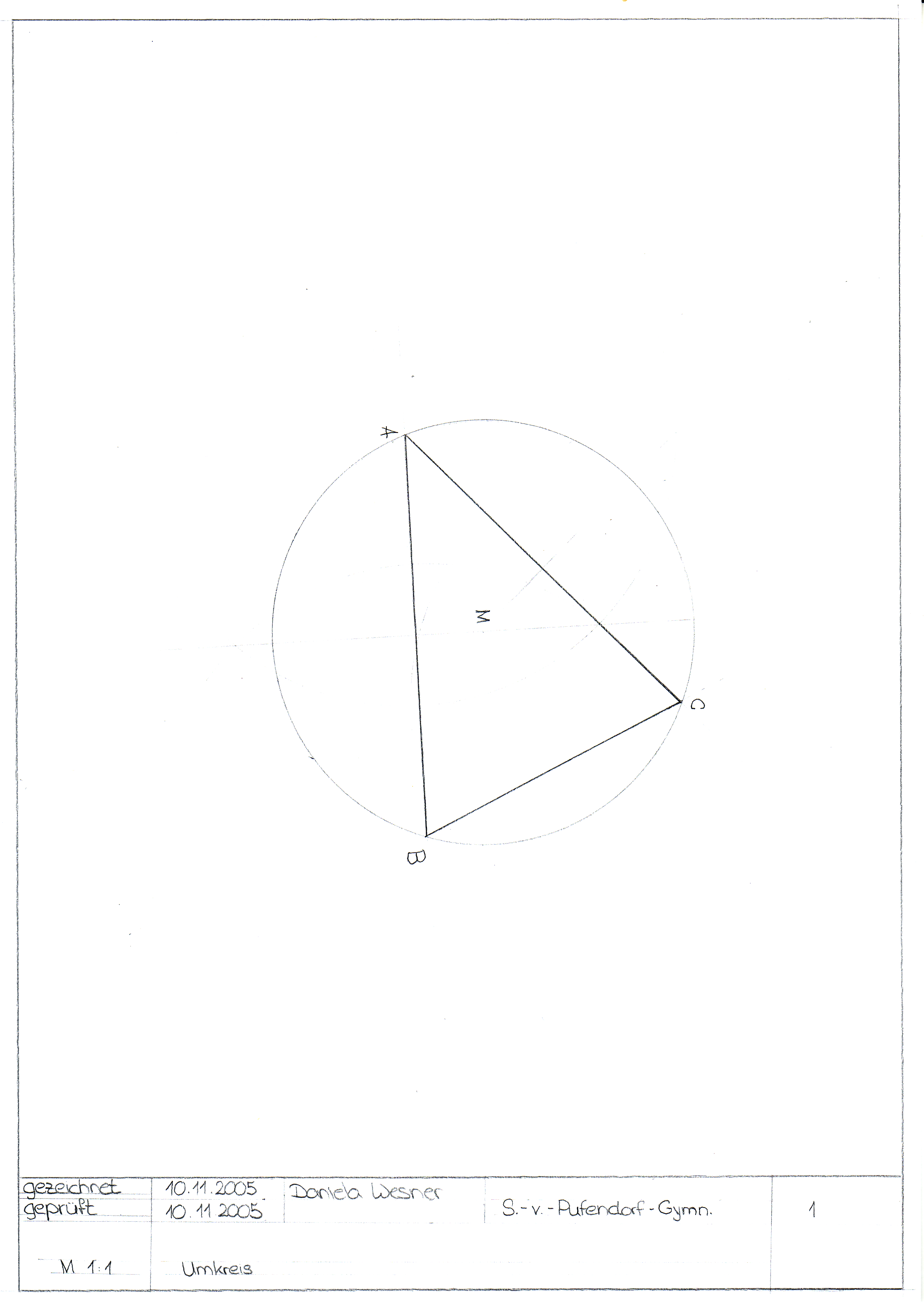

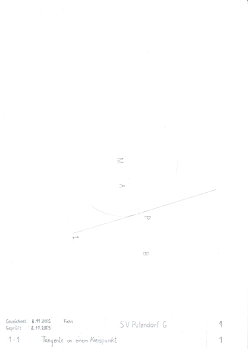

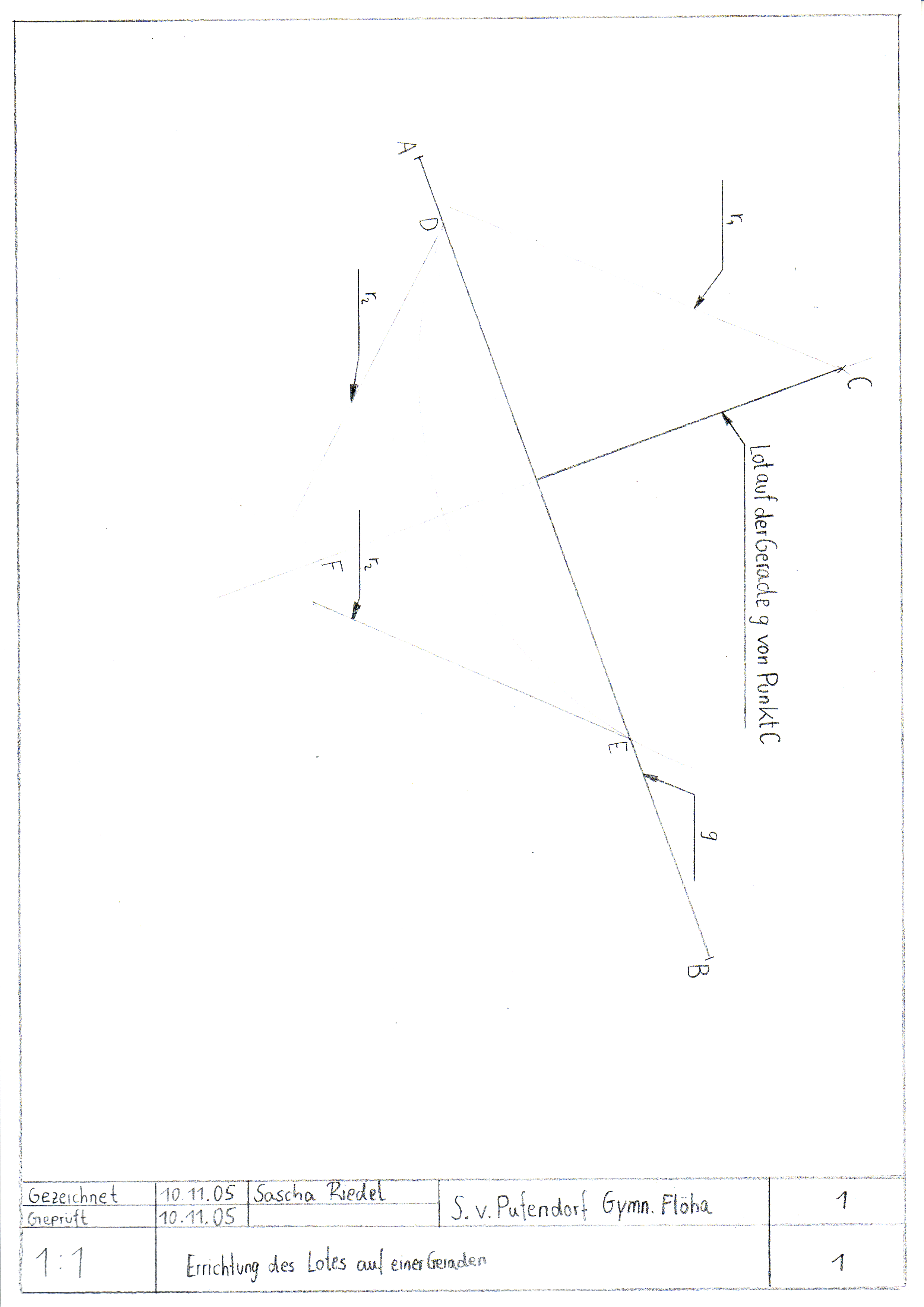

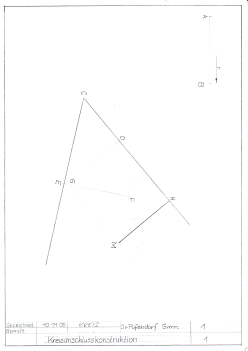

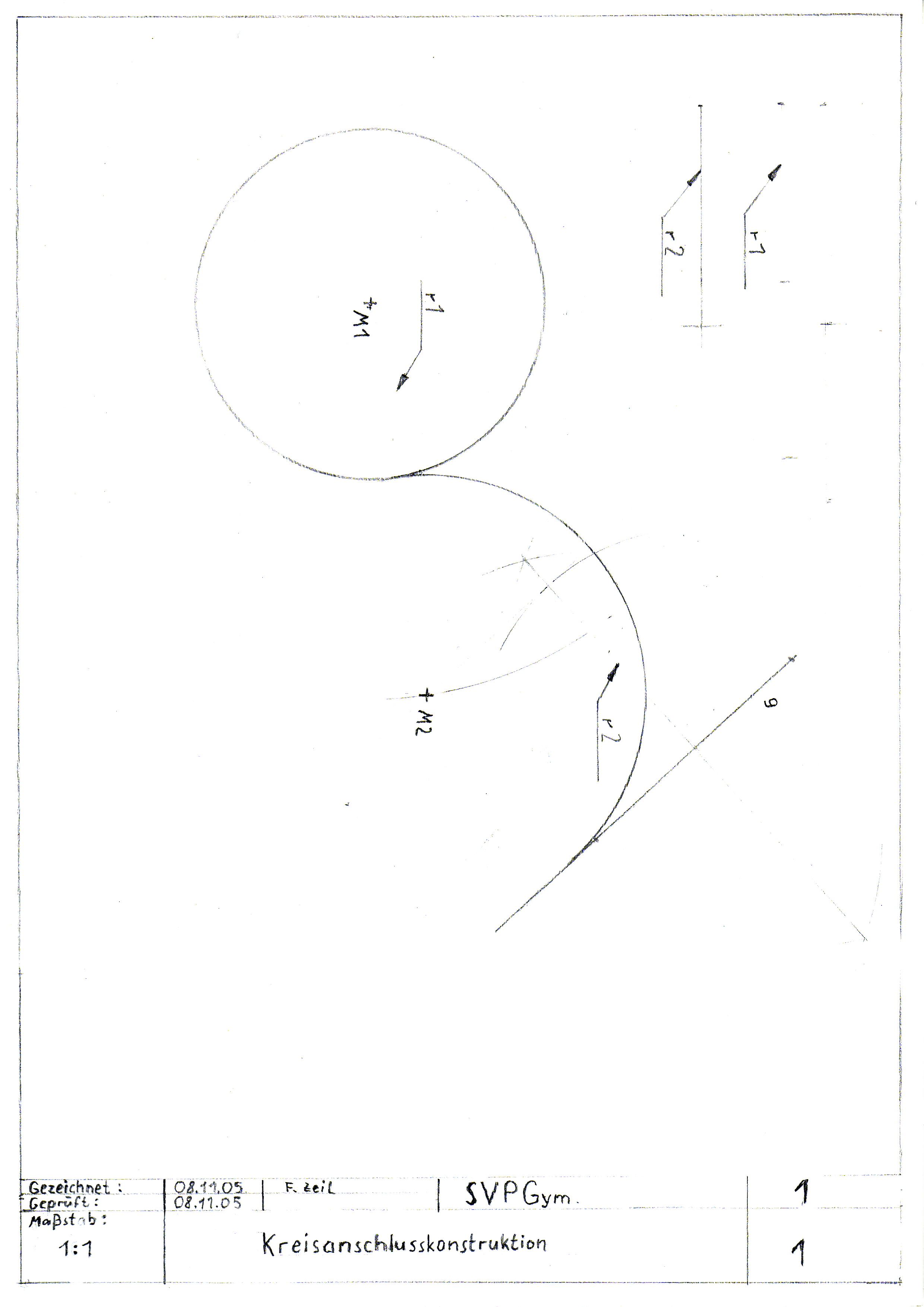

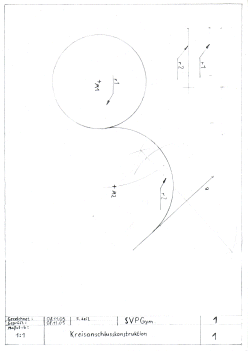

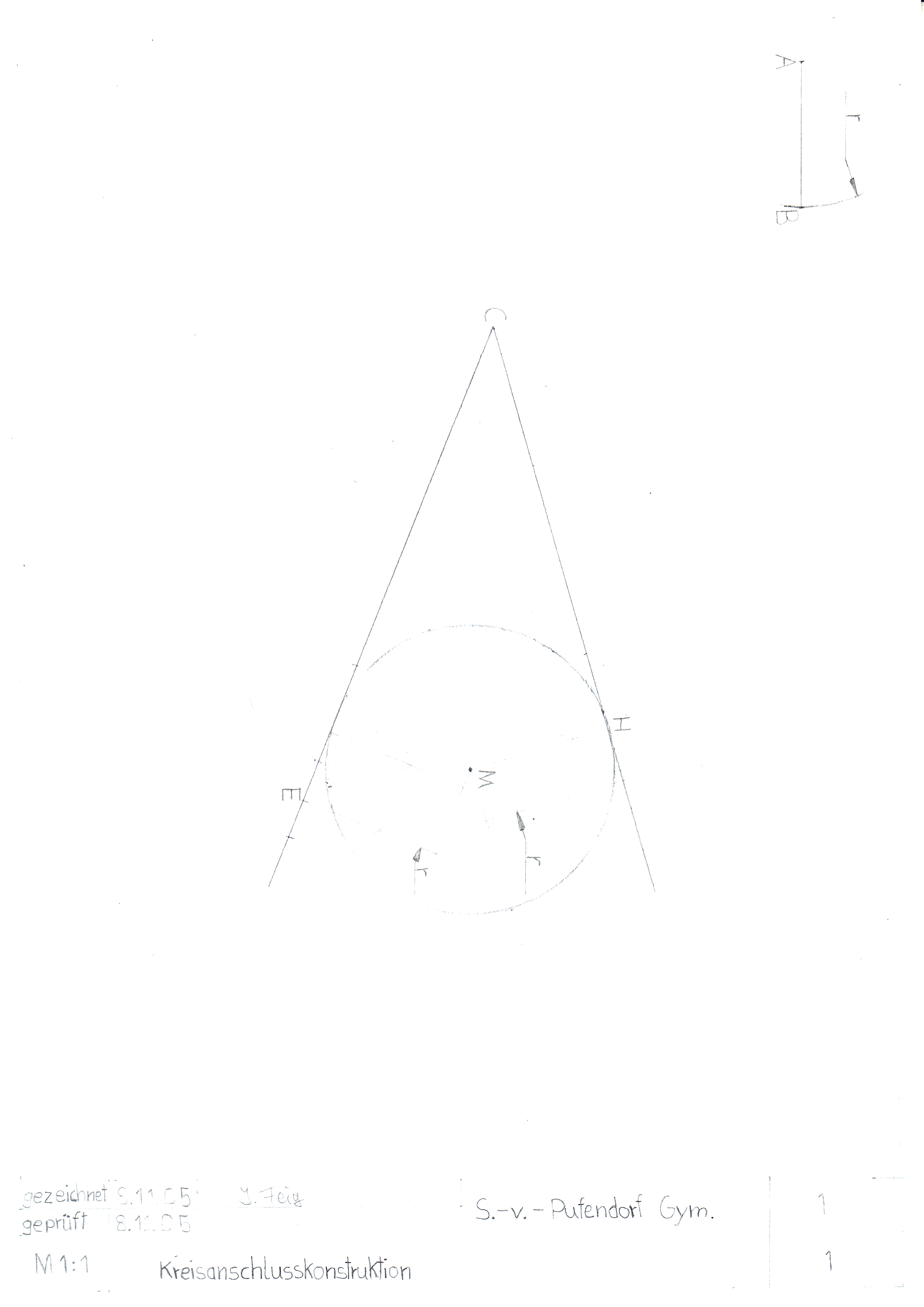

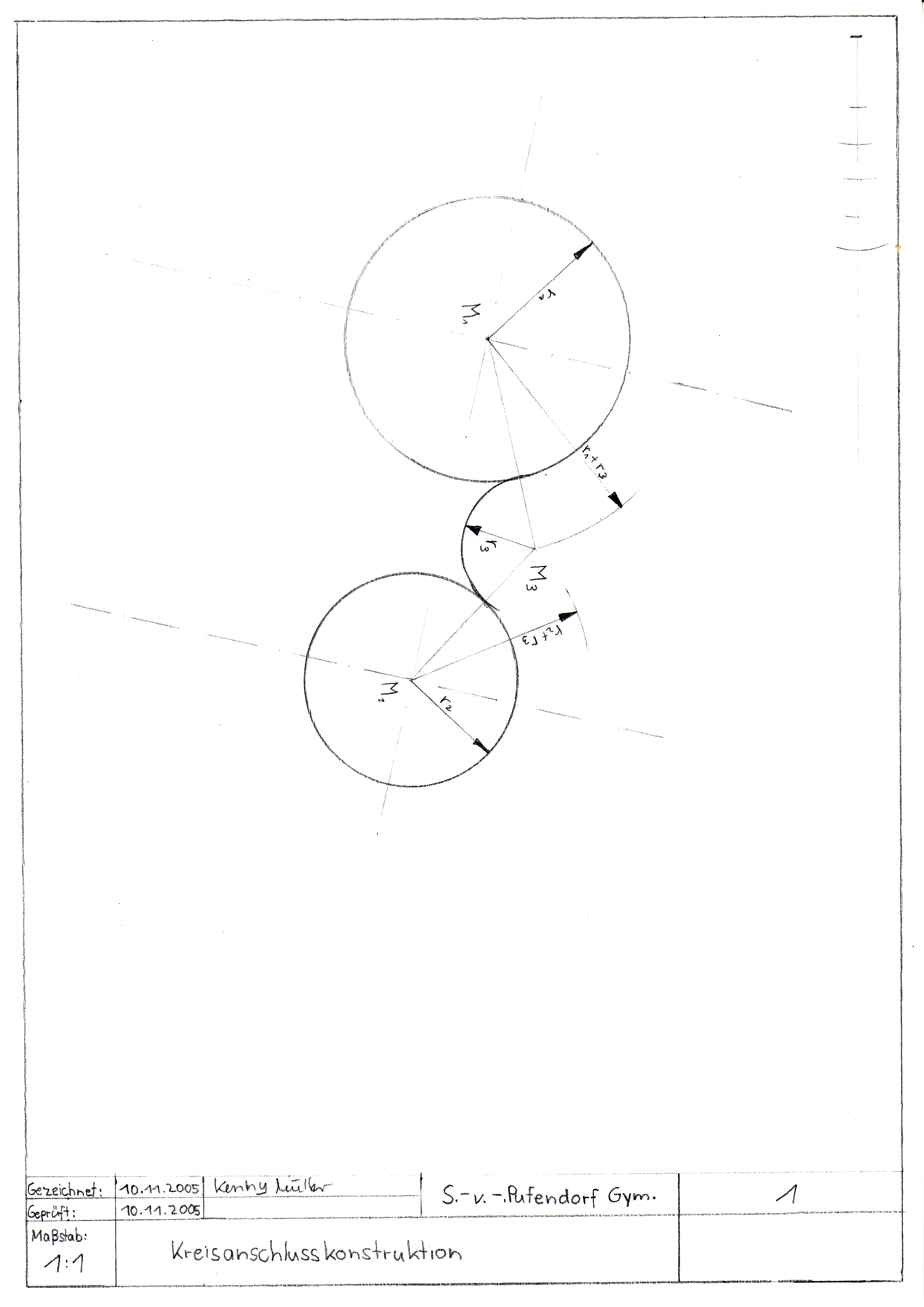

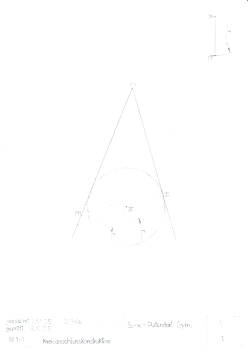

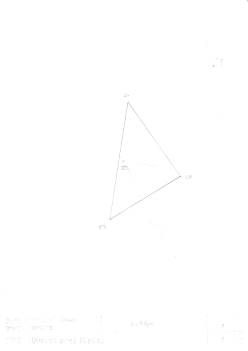

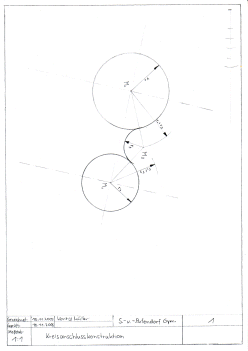

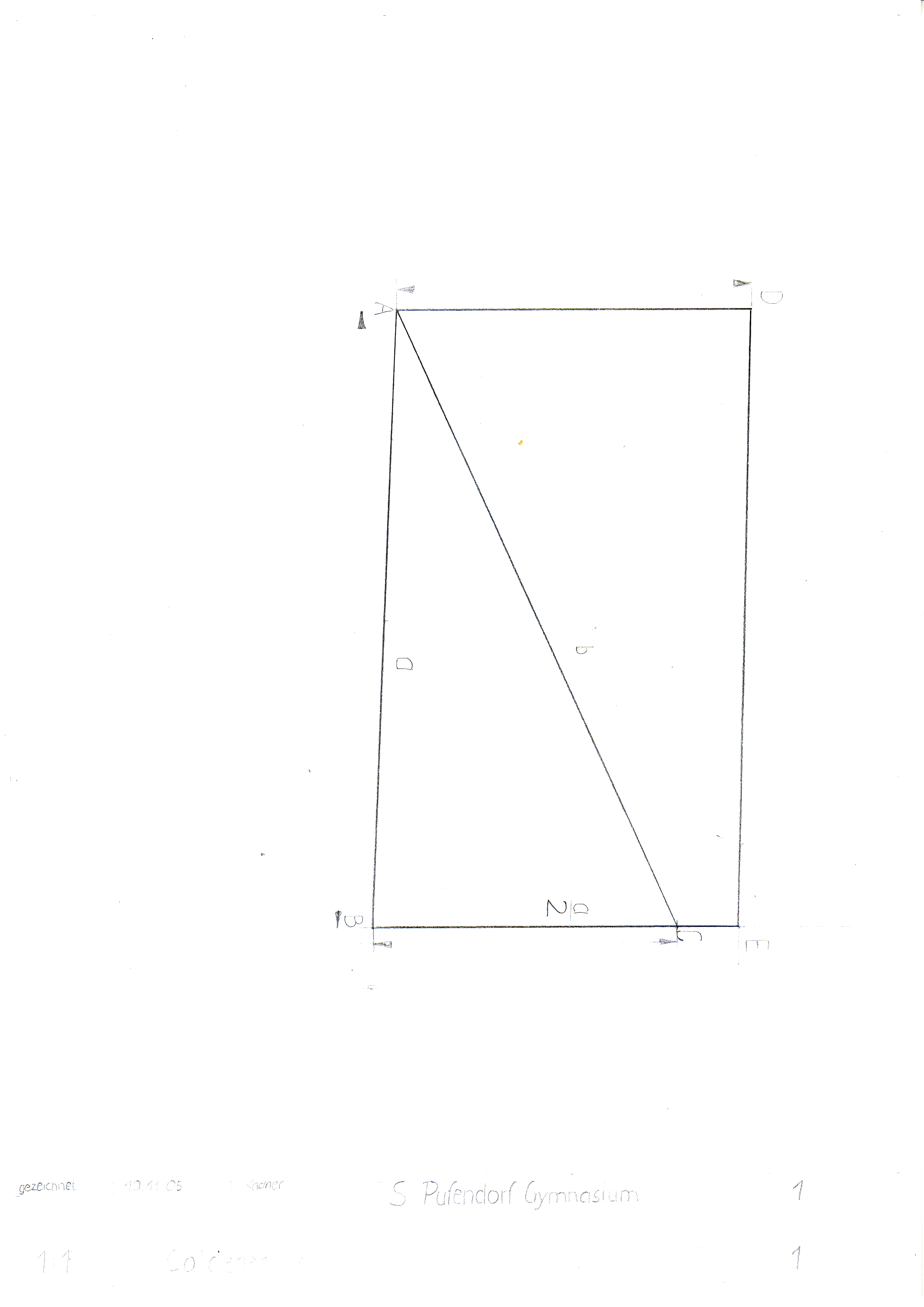

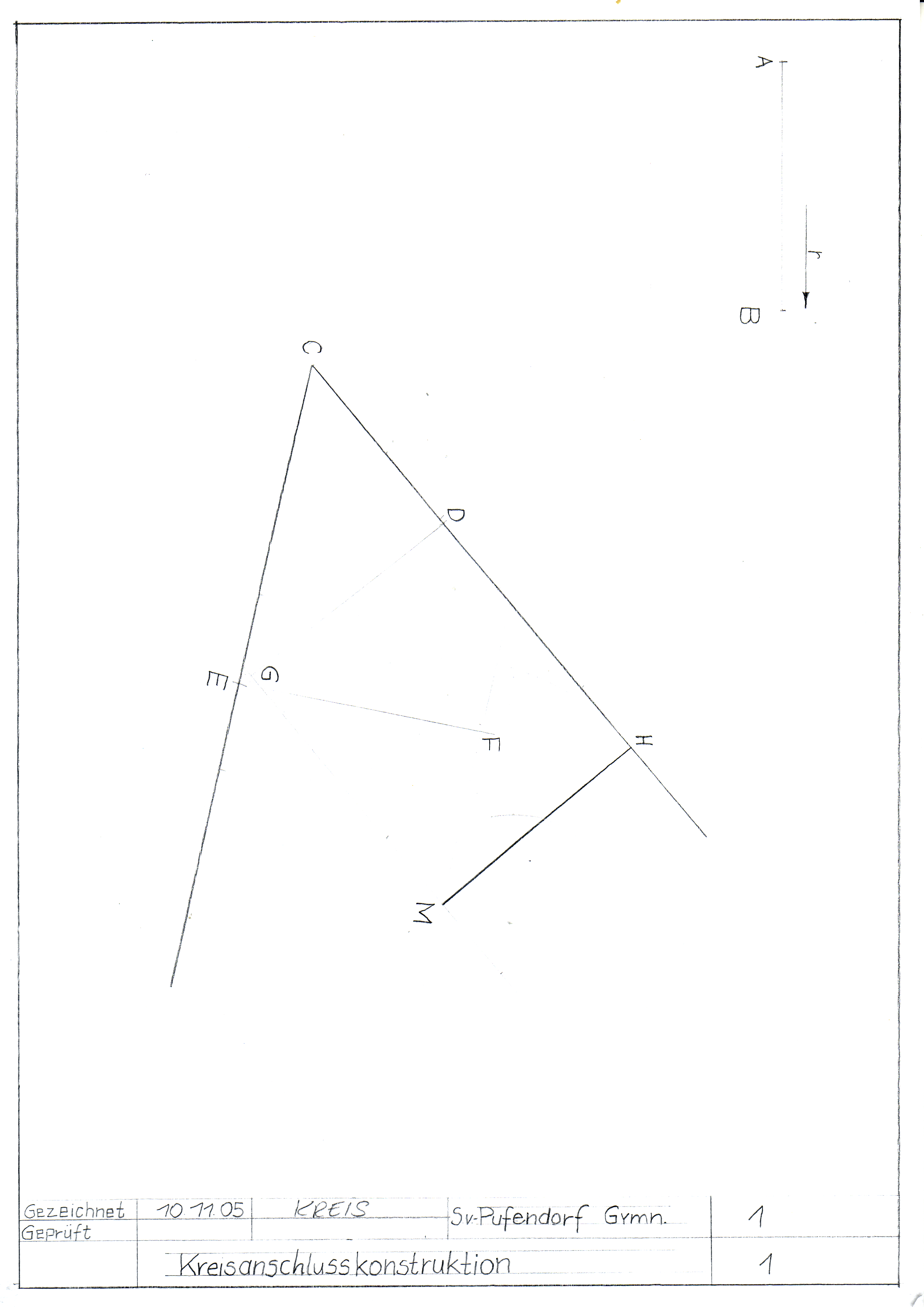

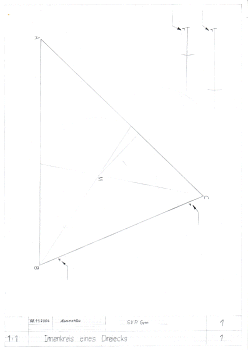

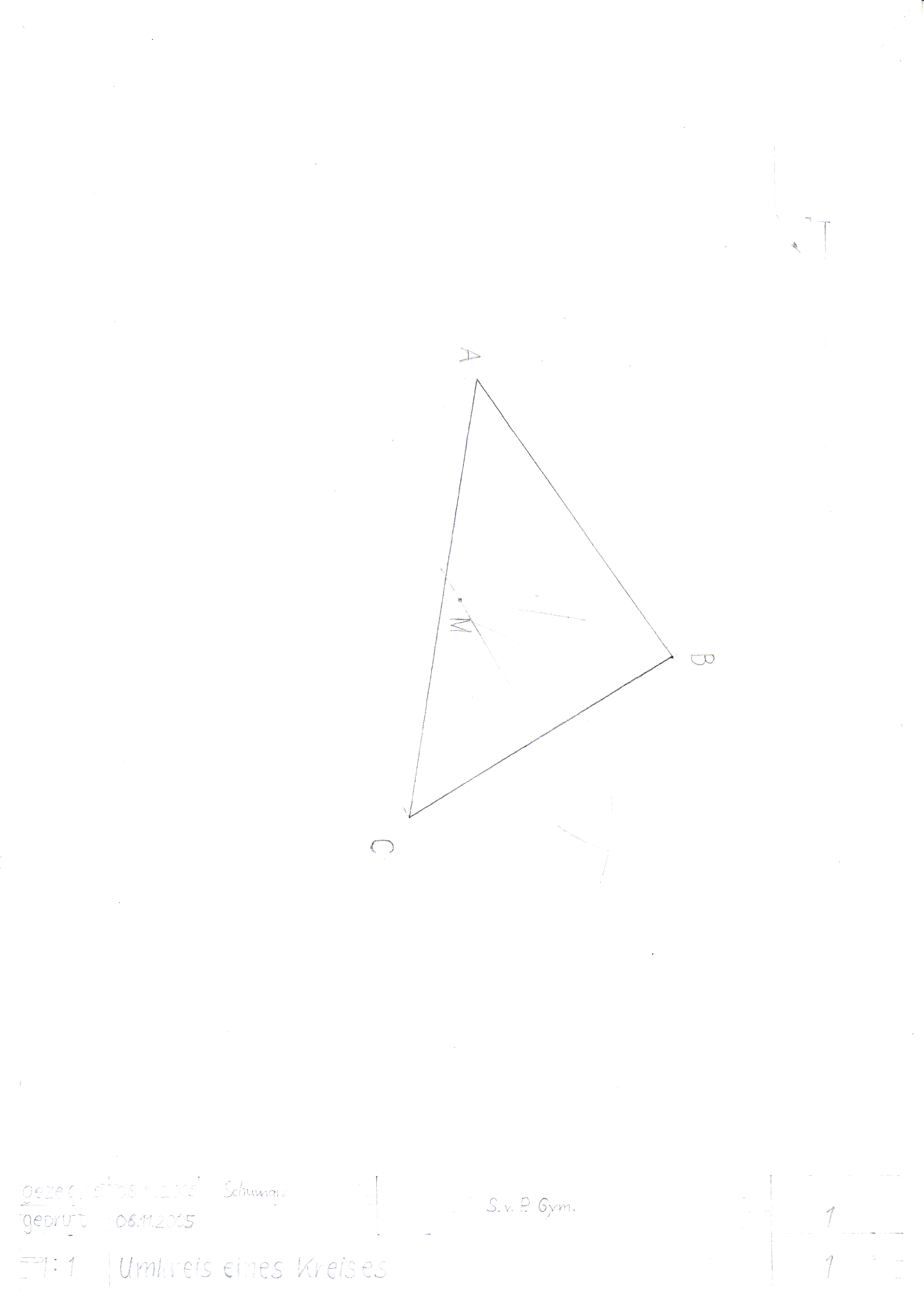

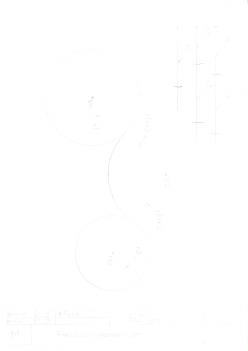

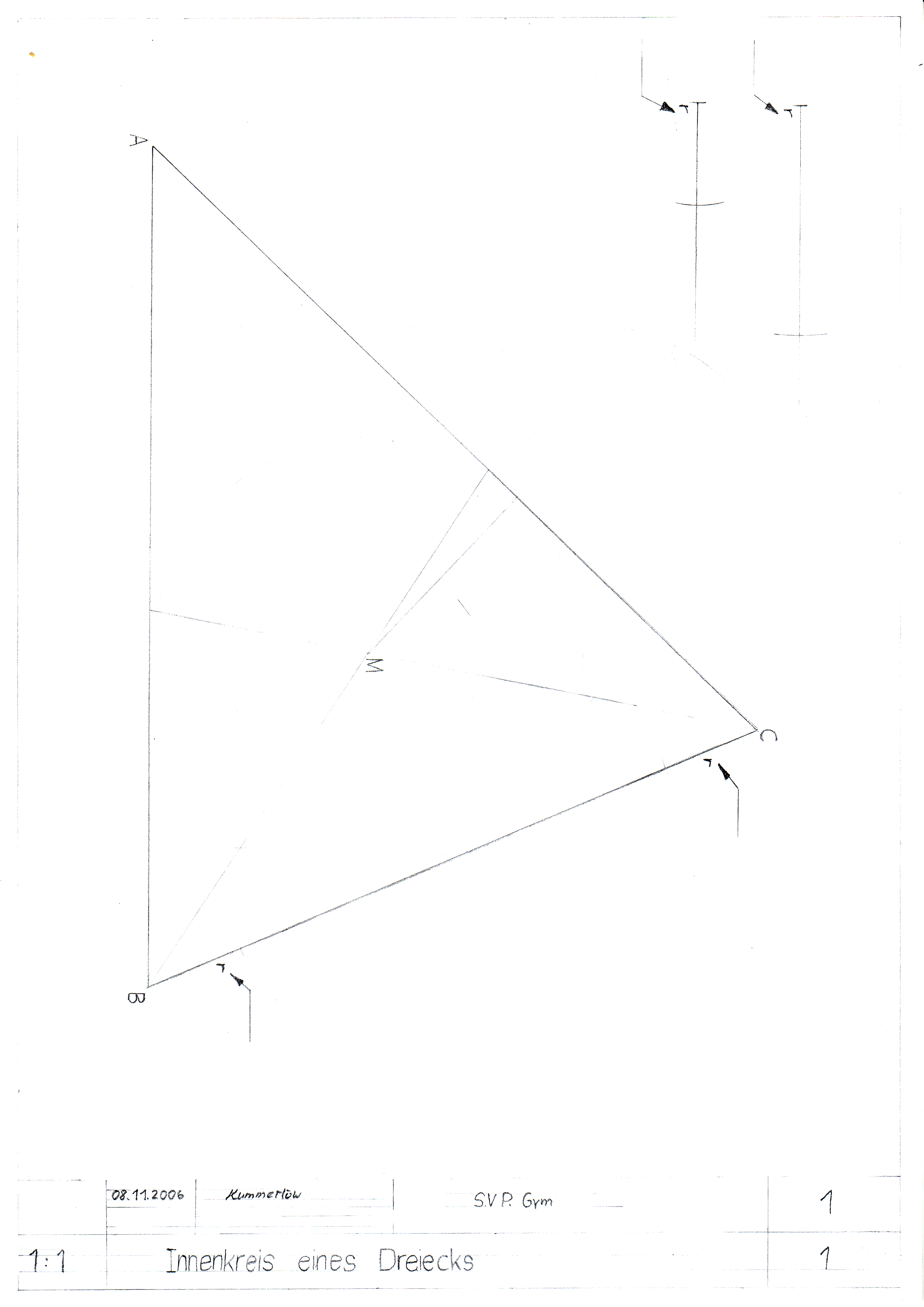

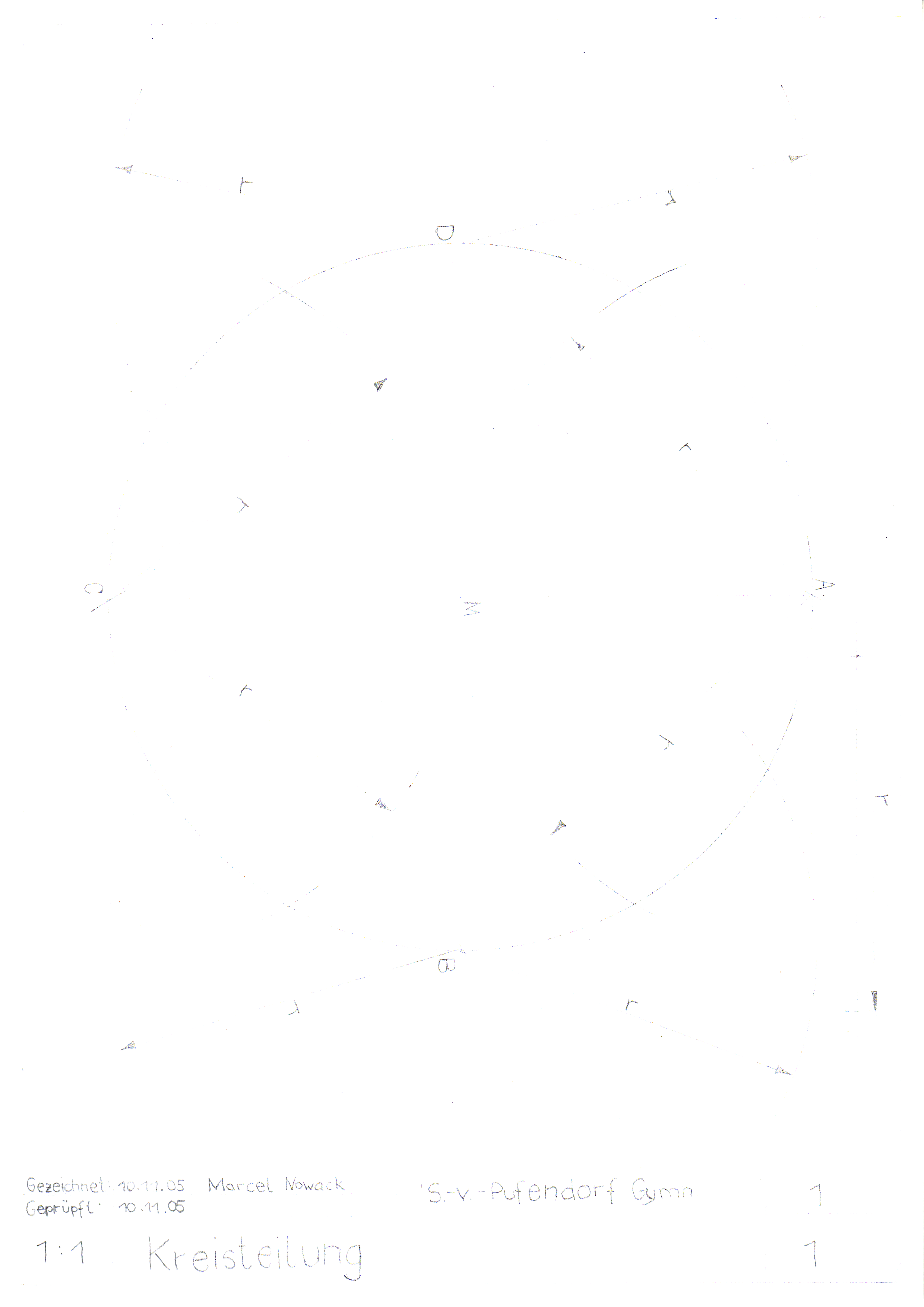

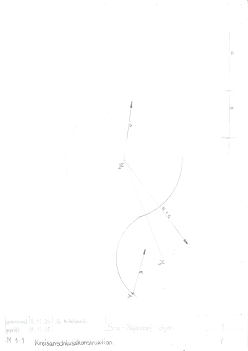

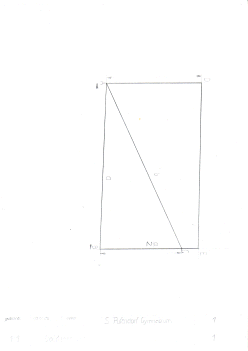

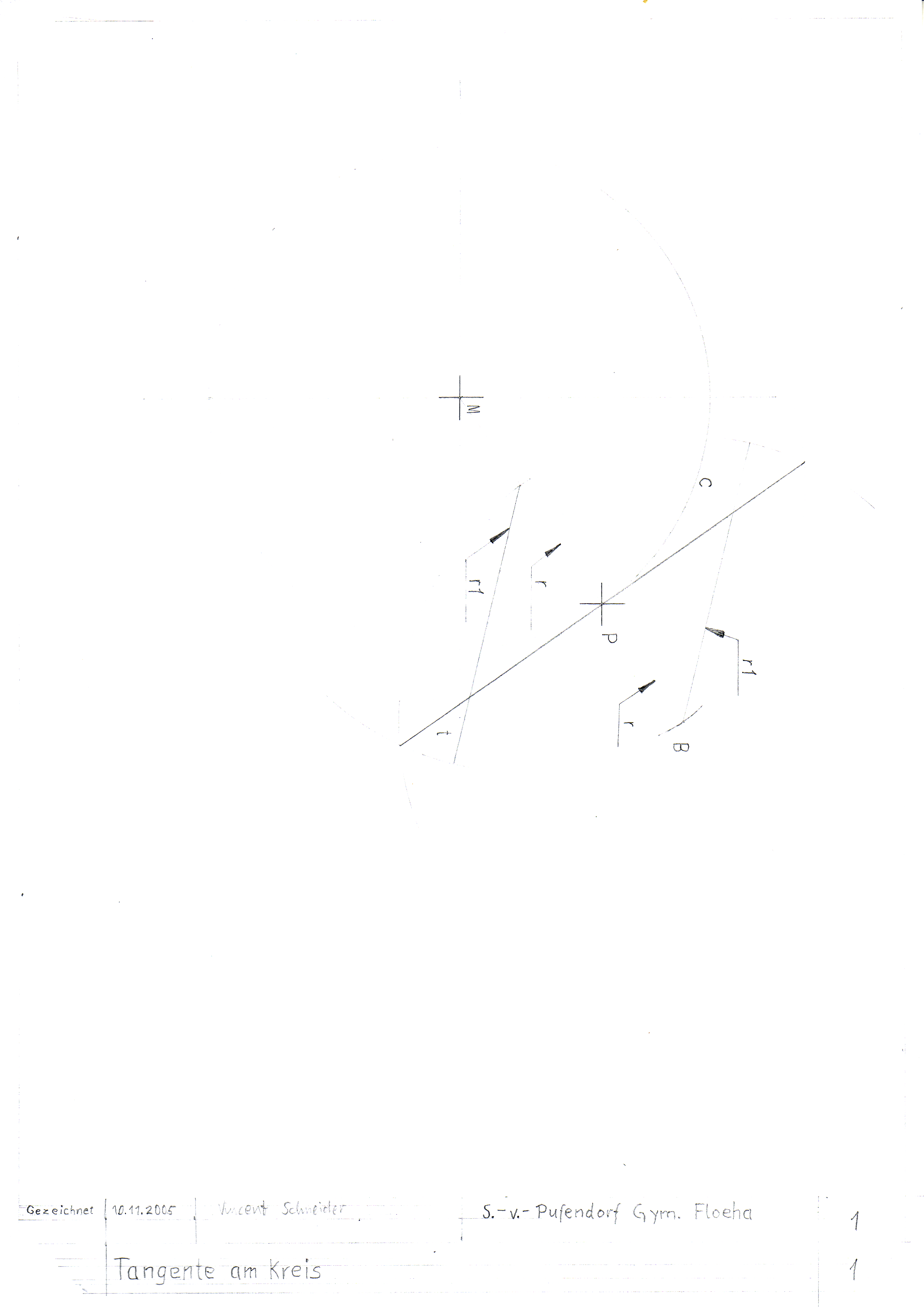

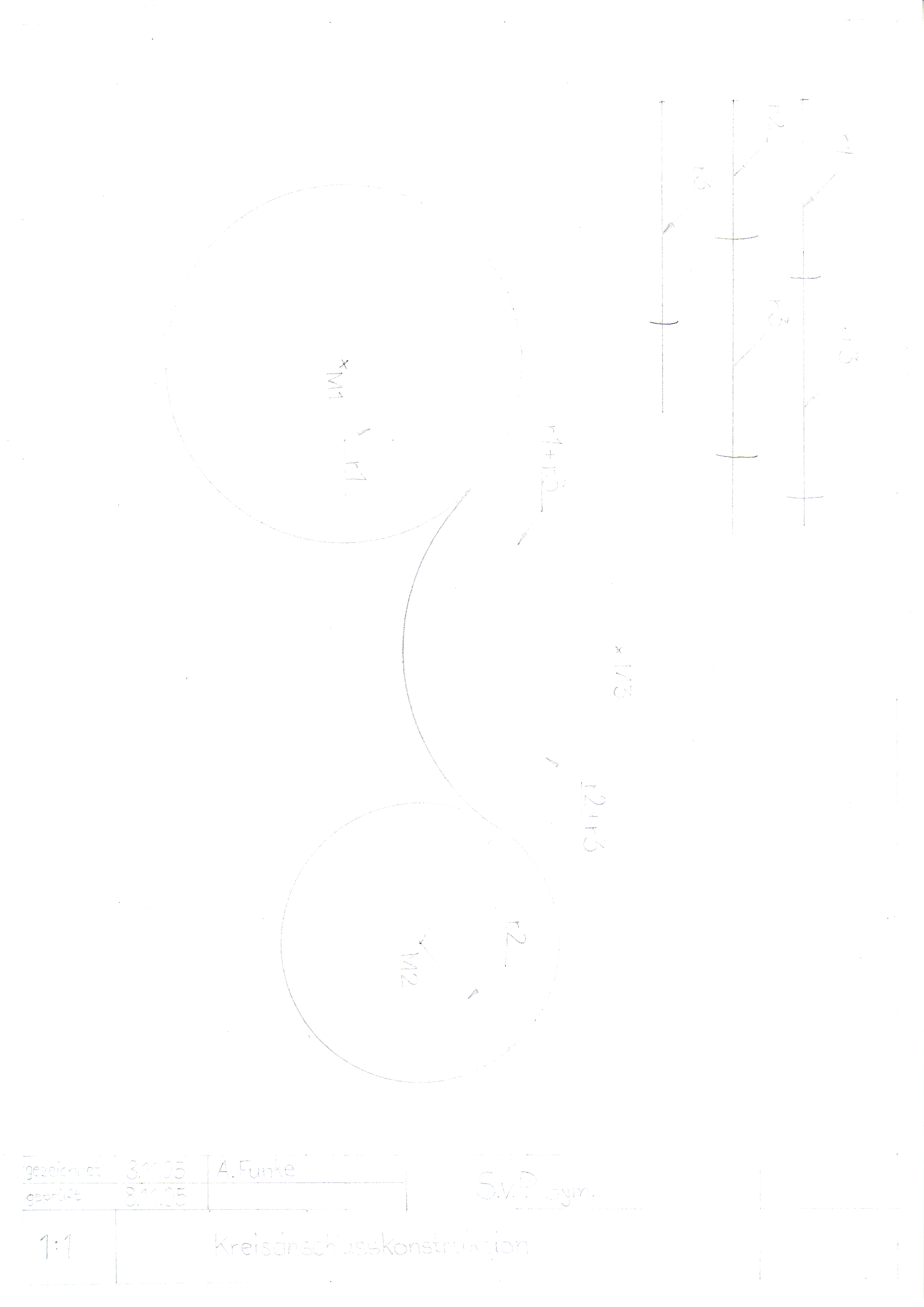

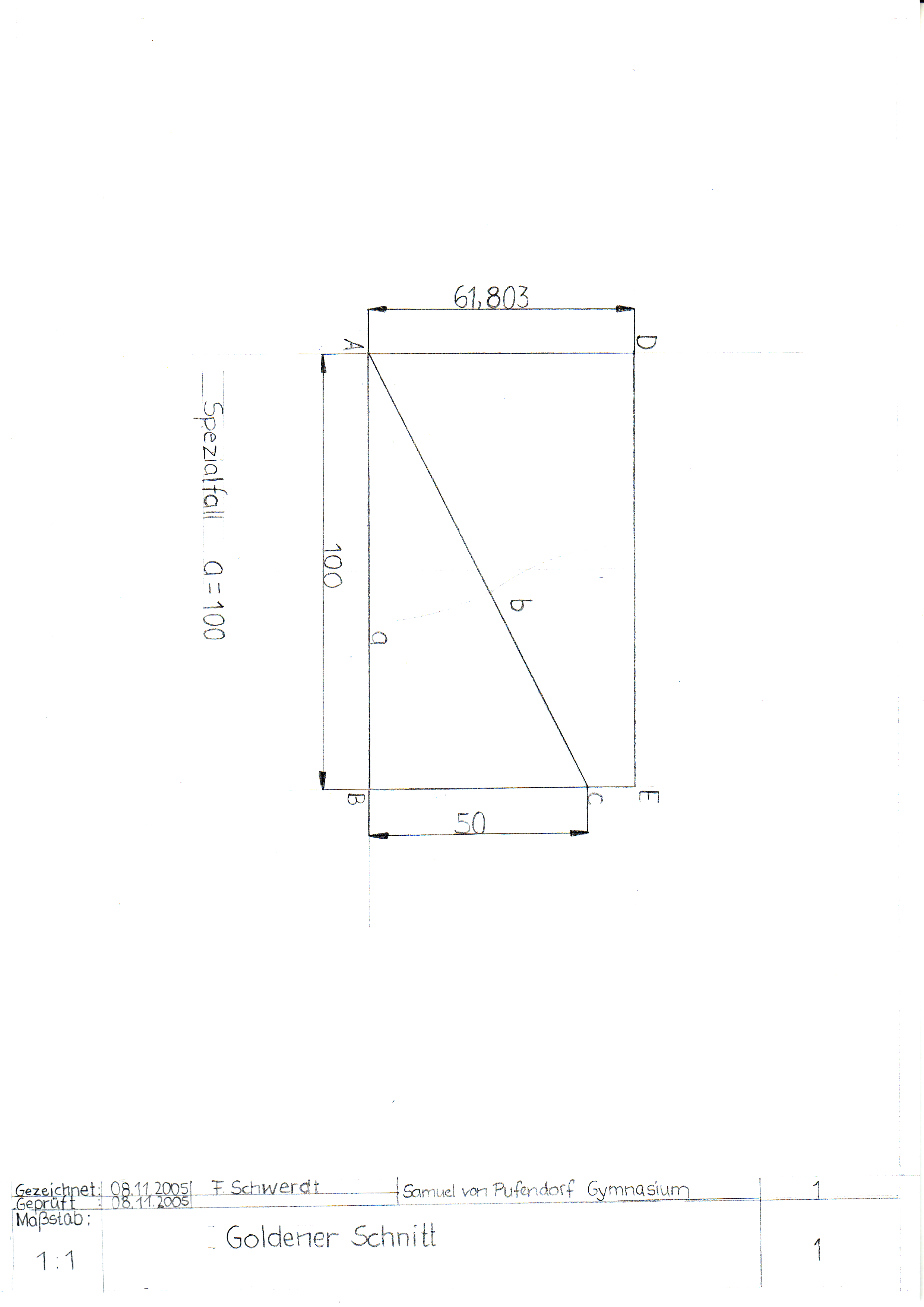

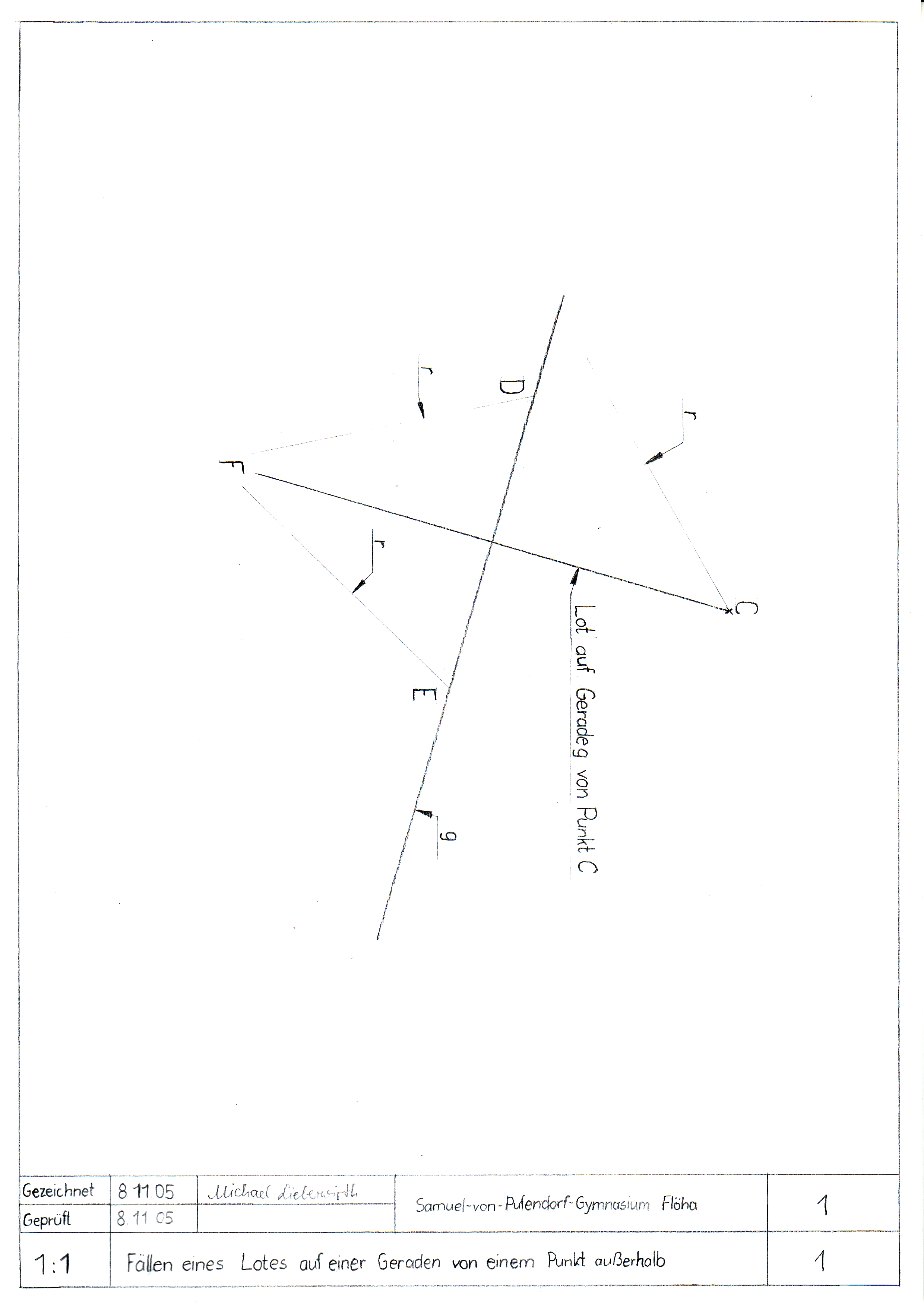

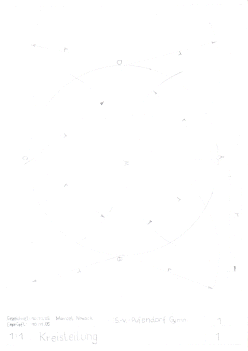

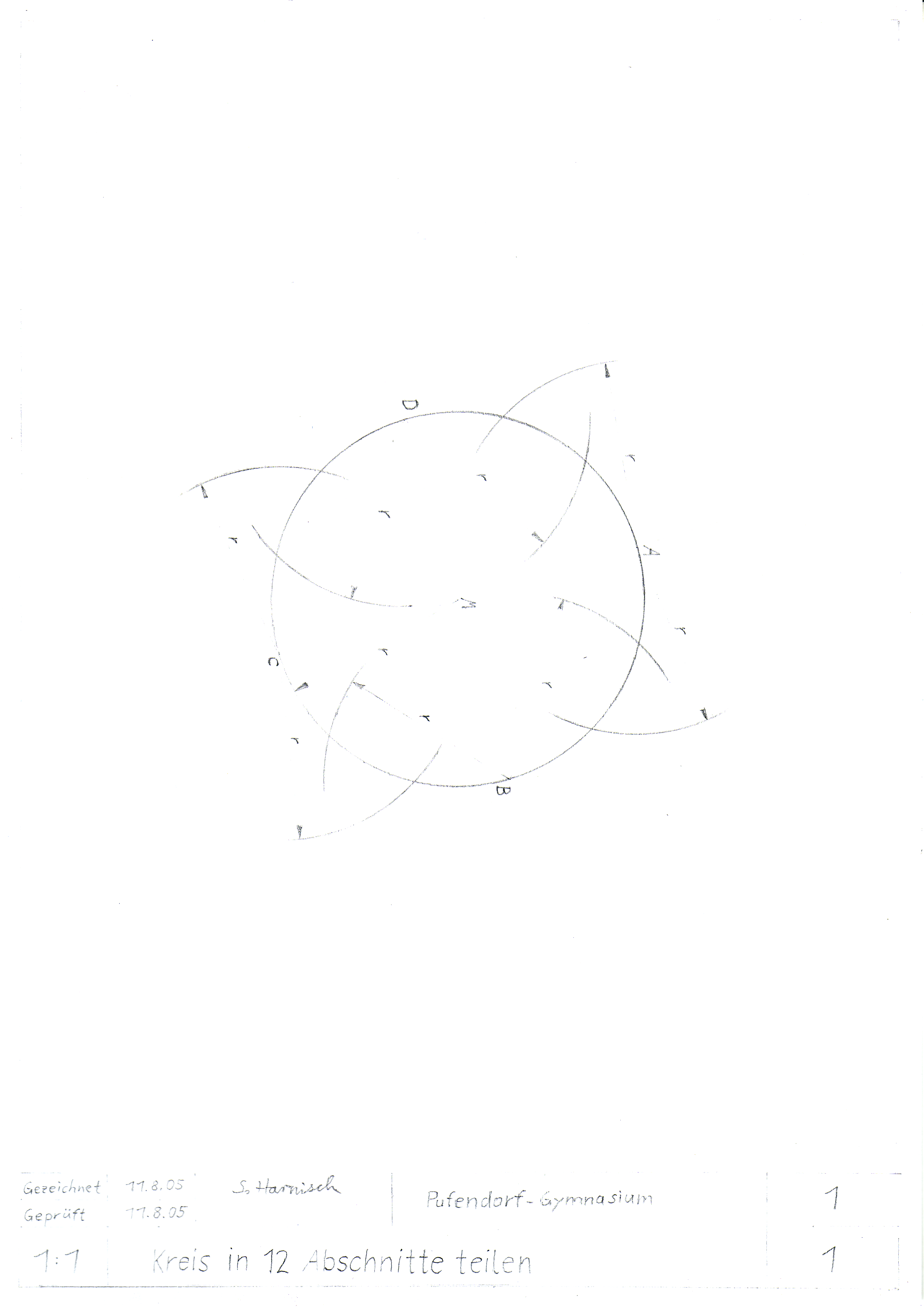

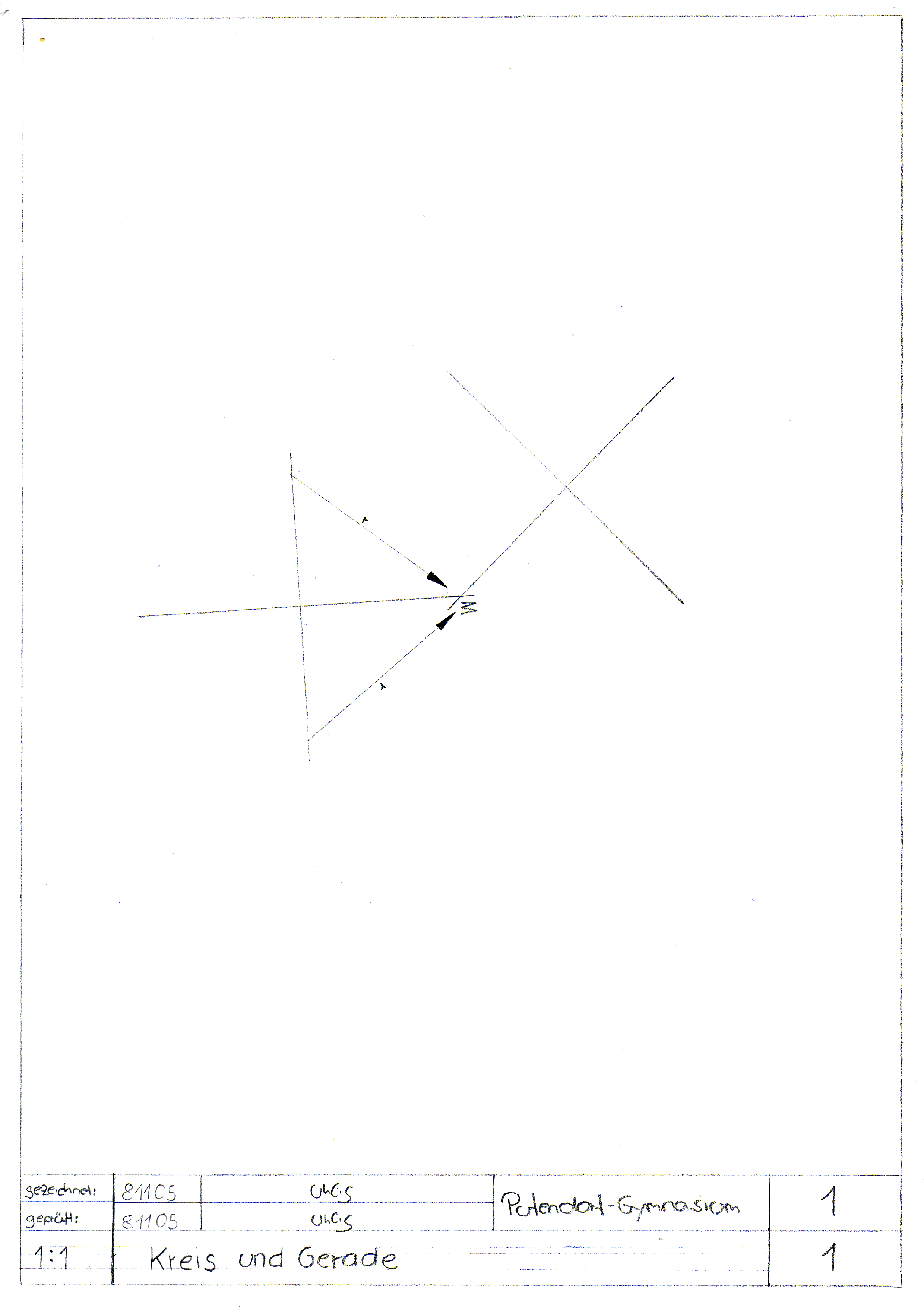

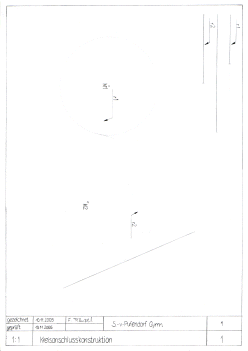

- links sind jeweils die Schülerarbeiten aus
Papier und mit Bleistift dargestellt - rechts findet man die

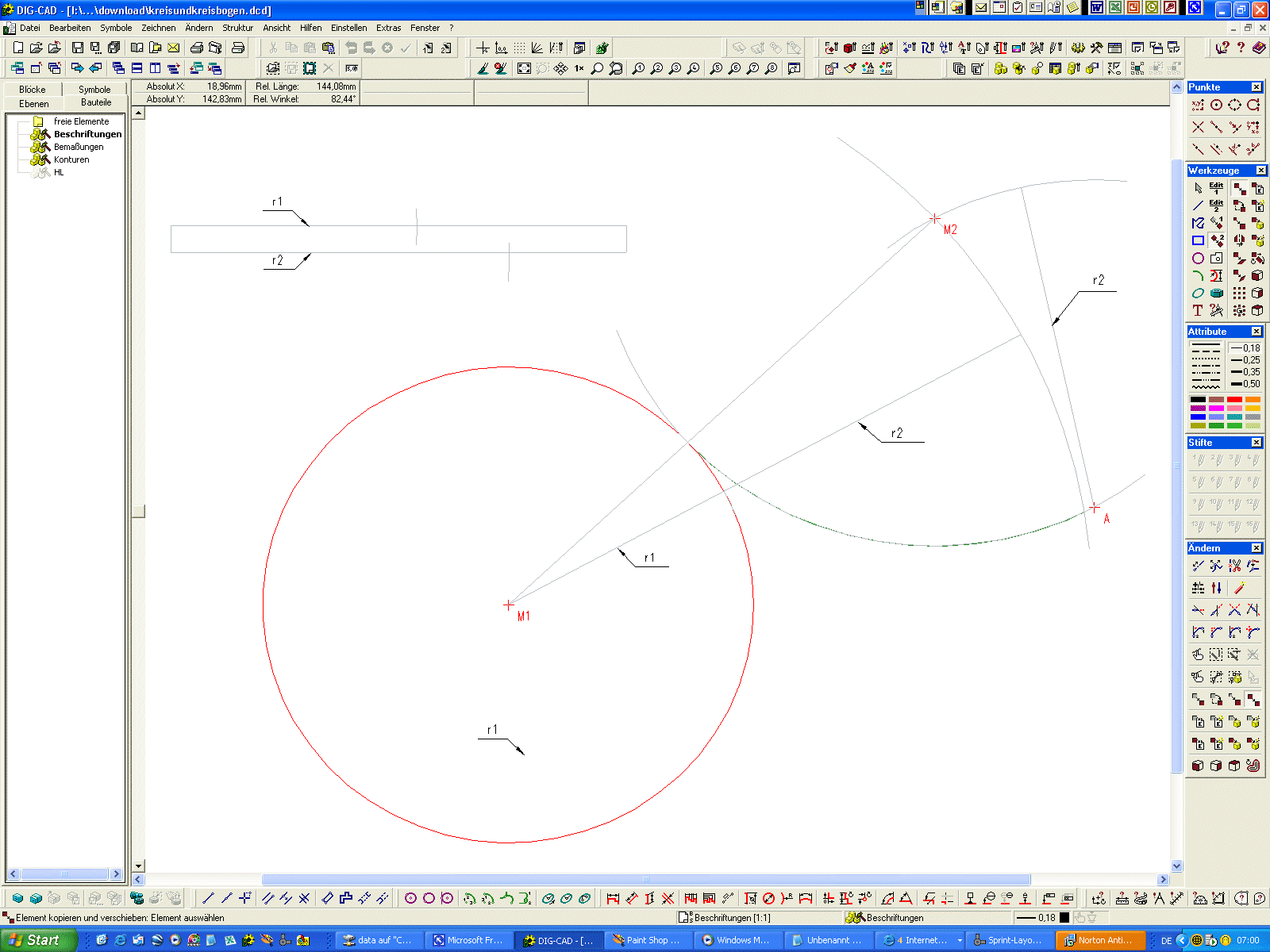

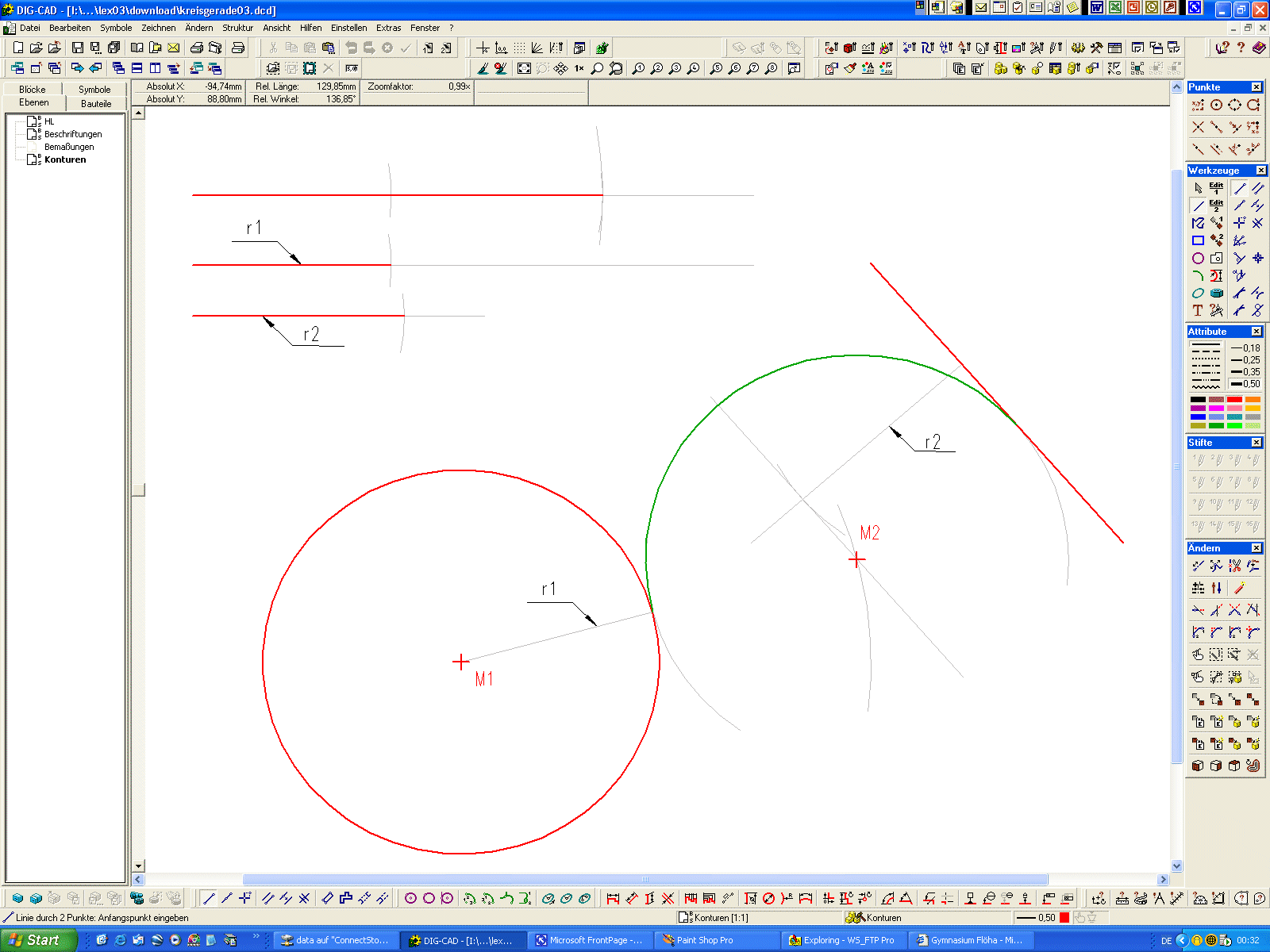

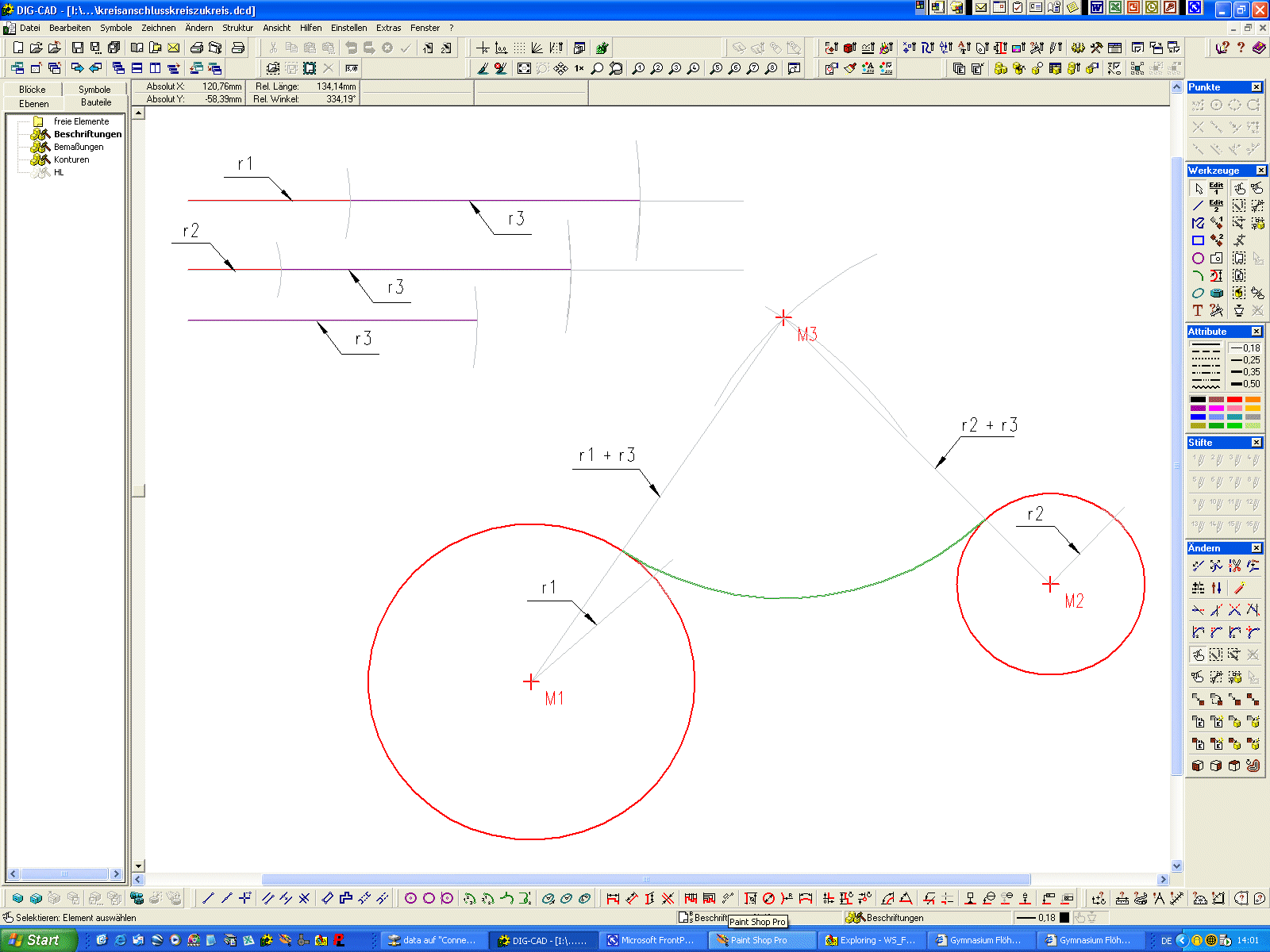

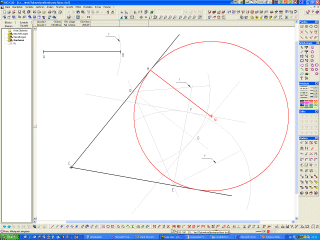

Idealkonstruktion mit einem CAD-System konstruiert (Anmerkung. wurde nicht
von Schülern konstruiert) - das CAD-System schneidet deutlichbesser ab -
logisch ;-)
- die Zeichnungen wurden mit jeweils 300 dpi
eingescannt und zum Download verfügbar gemacht - die Qualität ist auf
Grund der hauchdünnen Linien im Scan eher schlecht - in der
Originalzeichnung logisch besser ;-)
- es sieht viel einfacher aus, als es wirklich
ist
- die Vorlage unserer Arbeit und wie wir's
technisch gemacht haben findet man hier
- die Konstruktionen rechts sind nur im
Intranet sichtbar, da sie direkt auf die Arbeitsvorlagen zugreifen
|
|
|
Technische Konstruktion ist
eng verwandt mit der geometrischen Konstruktion - toppt diese aber noch.
Hier fließen neben den alt bekannten Konstruktionsverfahren noch die gelten
Bestimmungen der internationalen Standards mit ein. |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
