1. Projekt: Grundlagen für das Zeichnen in Corel Draw

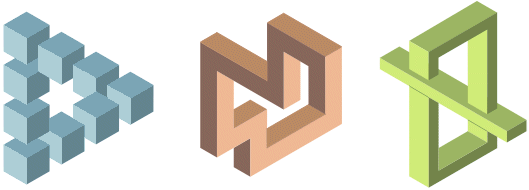

Motivation  Zeigen einiger Beispiele von Corel Draw-Arbeiten

Benötigte Werkzeuge und Hilfsmittel:

• Hilfslinien
• Anordnungen
• Gruppierungen
• Füll- und Verlaufsfarben

Aufgabe: Zeichne einen Würfel in isometrischer Projektion.

Die ersten Schritte:

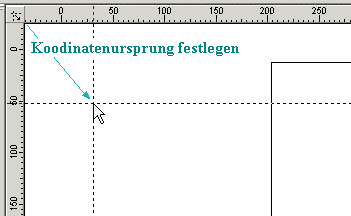

Ziehen des Koordinatenursprungs (0;0) in die linke untere Ecke  Zeichenfläche wird der 1. Quadrant eines Koordinatensystems

Einrichten von Hilfslinien

• Einstellen der Duplikatentfernung   , um die Hilfslinien mit D x = 0 mm und D y = 30 mm zu duplizieren.
•  Hilfsmittel "Auswahl" einstellen
• Vertikale und horizontale Hilfslinien (HL) werden per D&D aus dem Zeichenrand gezogen.
• Markieren der Hilfslinie durch Einfachklick (HL färbt sich rot)
• Drehen der HL durch nochmaligen Einfachklick
• Numerische Bearbeitung der HL durch Doppelklick (genaue Eingabe der Koordinaten und des Winkels)
  a = 30° bzw. a = 150°.
• Verfielfältigen der HL:
  - HL markieren
   Kopieren m.H. der rechten Maustaste oder
   Duplizieren (Strg D)

Zeichnen eines Polygons

• Aufziehen eines Rechtecks (F6)
• Mauszeiger genau auf einen Eckpunkt setzen  RMT  Kontextmenü: "In Kurven konvertieren" (Strg Q)



• Ausrichtung an Hilfslinien und Objekten im Menü "Ansicht" aktivieren



• Auf Hilfmittel "Form" (die sogenannte »Kralle«) umschalten



• Polygon an den Eckpunkten in Rhombusform ziehen und an den Hilfslinien ausrichten

• Für das markierte Objekt wird nun noch die Farbfüllung eingestellt (Hilfmittel "Füllung") - Farbmodell RGB



• Umrisslinie löschen



• Damit wäre die erste Fläche fertig

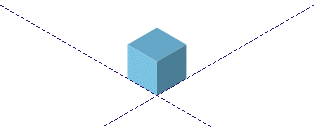

• Figur zwei Mal duplizieren und mit der Kralle an die richtigen Stellen ziehen.
• Farbfülling anpassen
• Alle drei Einzelobjekte markieren und schließlich zu einem Gesamtobjekt gruppieren (Strg G).

Aufgabe: Zeichne ausgehend vom Würfel das vollständige »Unmögliche Dreieck«.

Duplizieren der Einzelfiguren

• Die Figur wird genau an den HL ausgerichtet.
• Duplikatentfernung umstellen

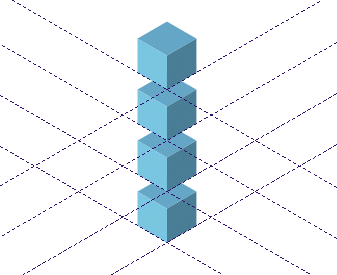

• Figur und HL 3 mal nach oben duplizieren

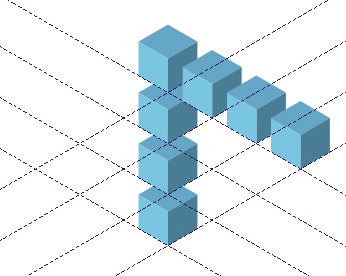

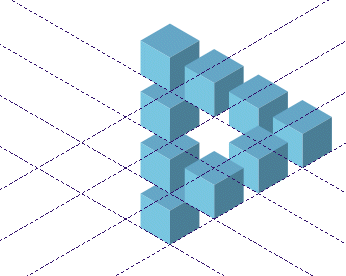

• Weiter duplizieren

Die Feinarbeit

• RMT  Kontextmenü »Anordnung«    »  Nach hinten«



• RMT  Kontextmenü »Gruppierung aufheben«
  RMT  Kontextmenü »Anordnung«    »  Nach hinten«

• Abschließend die ganze Figur gruppieren

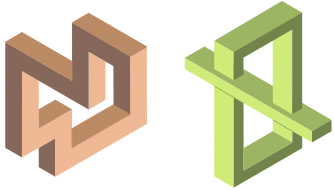

Zur weiteren Übung:
