| Projekt Technisches Zeichnen - Schulgrundriss Gymnasium Flöha |
|
|
Letztmalig dran rumgefummelt: 25.12.05 11:14:28 |
 |
Dieses relativ komplexe Projekt aus dem Bereich Bauzeichnen vereinigt gleich eine ganze Menge an technischen Standards sowie technischer Grundkonstruktionen (insbesondere Kreisanschlusskonstruktionen). Hierin sind sowohl extrem komplexe Bemaßungen, Rundungskonstruktion, Ausschnitts- als auch die Detailbeschreibung konkreter technischer Gegebenheiten vertreten. Mit Arbeitsstand 25.12.05 sind hier noch keine korrekten Bemaßungen eingetragen -'s ist jedoch ein Projekt, welches wieder einmal aufgegriffen werden kann. | ||||||
 |
|
||||||
|
1. Blatt einrichten und
Hilfesystem aufbauen |
||||||
|
... und das ist der Downloadbereich zum fertigen Projekt
|
| 1. Blatteinrichtung für den Schulgrundriss |
|
|
 |
|
Hier muss vor allem Verlaufsfarben und einigen Kreisbögen der optische Eindruck erzeugt werden, das es sich um durchsichtige Flächen handelt - die geometrische Grundkonstruktion ist nicht schwer. Als Bezugsmaß habe ich 80 mm als Außendurchmesser für die einzelnen Butzen gewählt. Das lässt immer noch die Konturlinien der Einzelscheibe auch nach vielen Kopien erkennen. |
|
|
|
| 2. Konstruktion des Projektes |
|
|
|
|

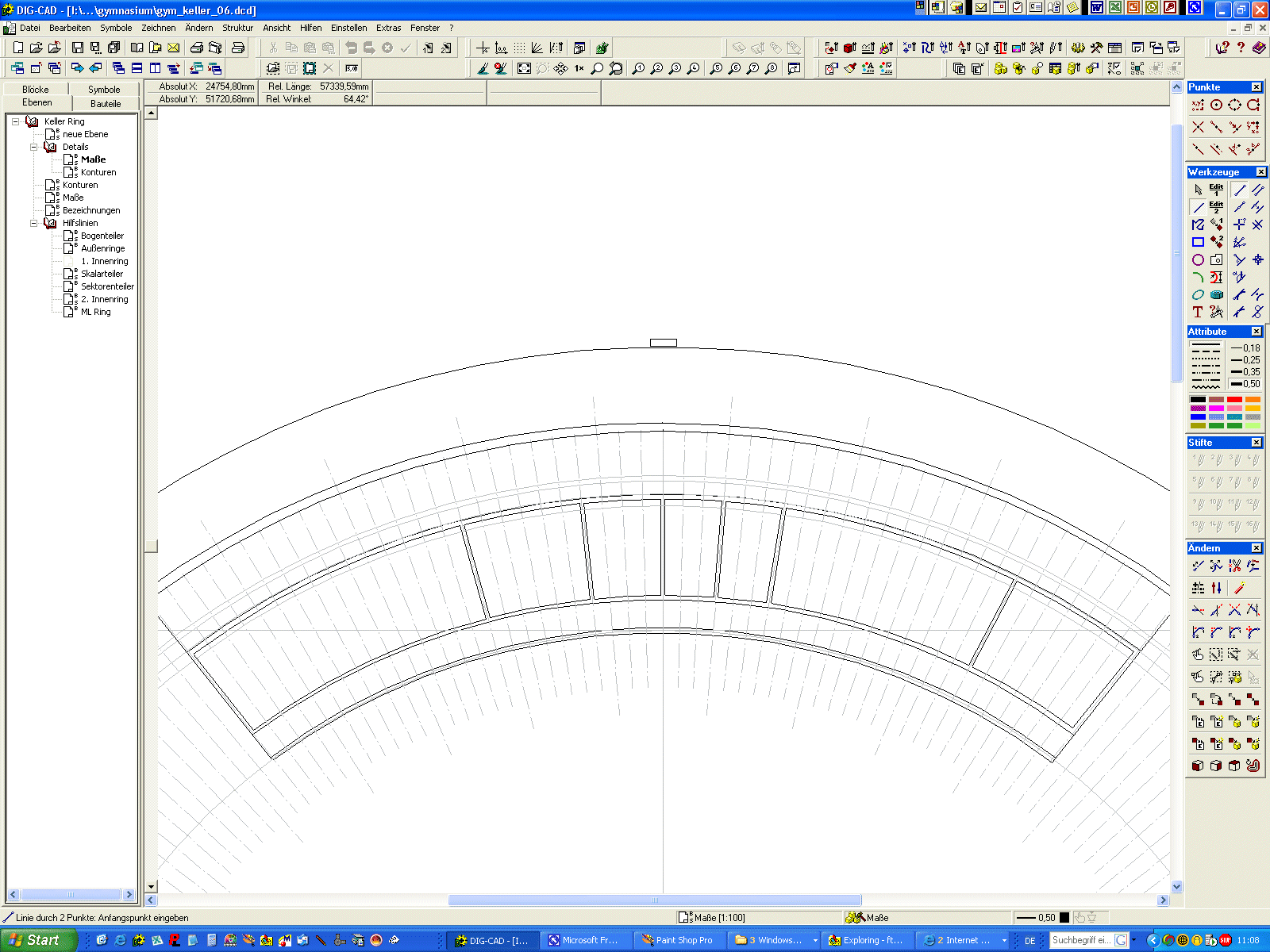

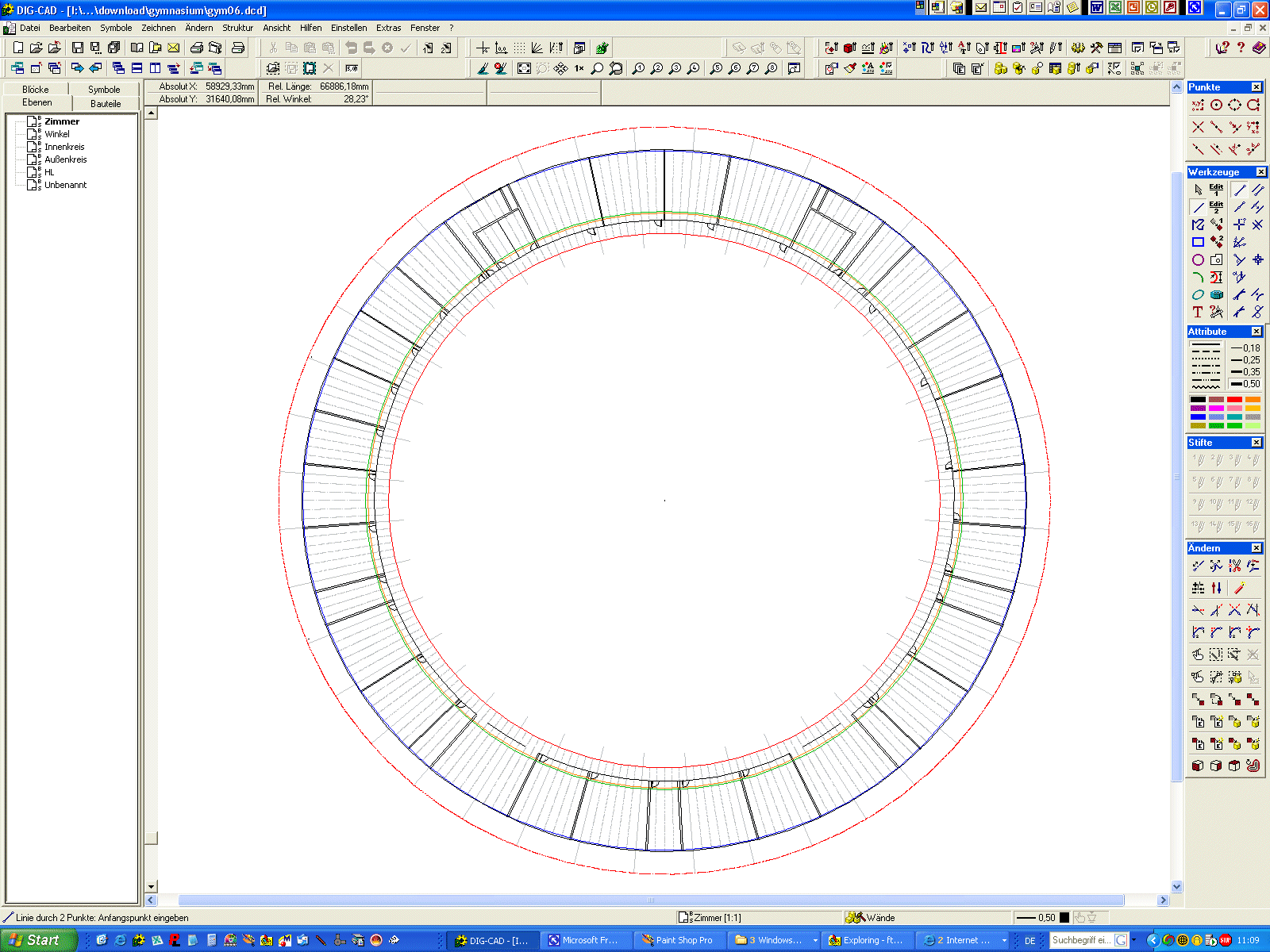

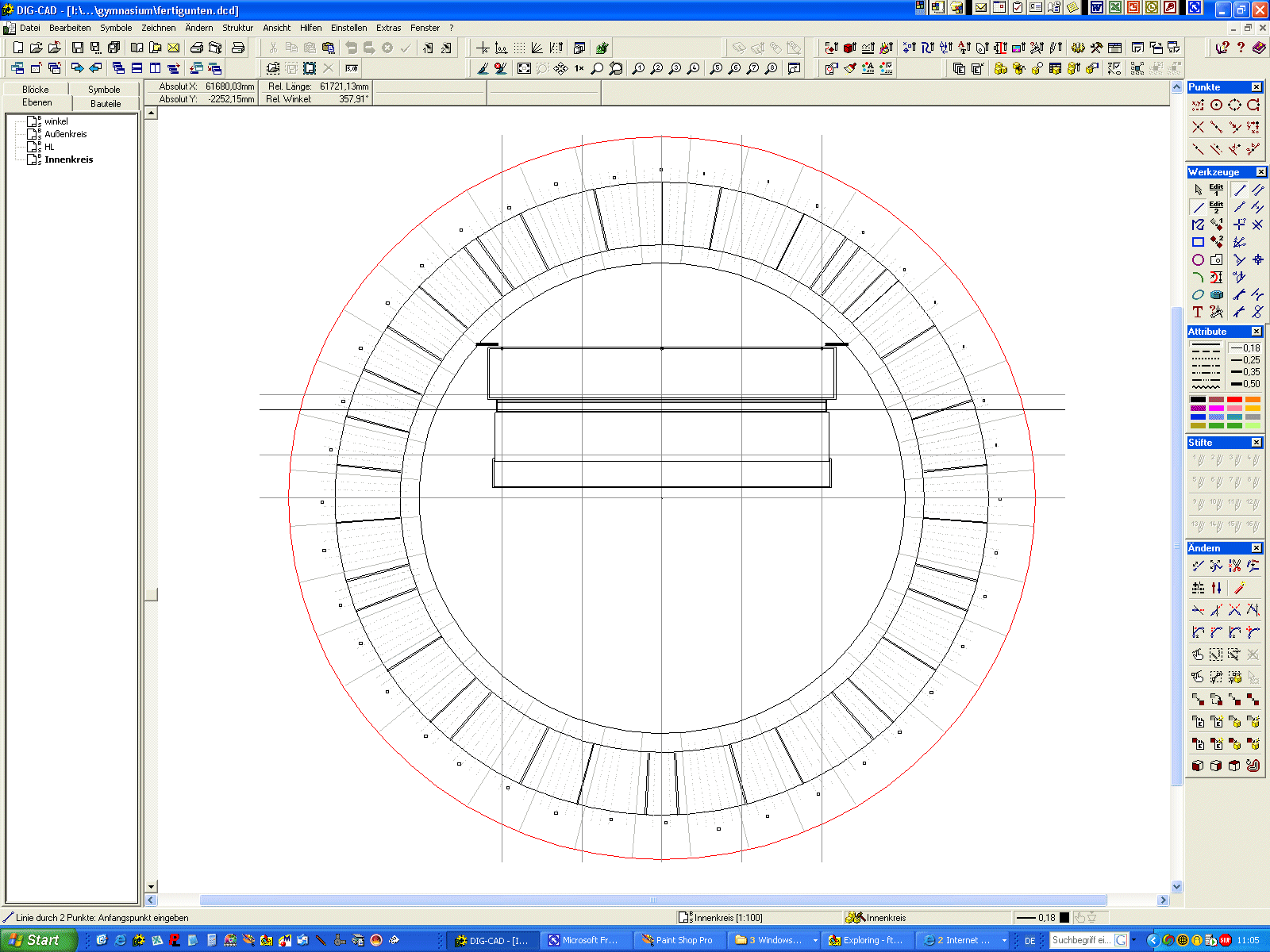

Problem hier nun ist, nach dem oben aufgezeigten einfachen Konstruktionsverfahren sich solche Schnittpunkte an der richtigen Stelle zu setzen, welche es erlauben, in der Folge die Kopien der Einzelzeichnung richtig zu platzieren. | ||||||
|
|
||||||
|
immer von einem Mittelpunkt aus arbeiten |
